Nano-Micro Letters为实现低成本的质子交换膜电解槽(PEMECs)绿氢生产，迫切需要具有极低催化剂负载量、高催化剂利用率和易于制造的纳米结构催化剂集成电极。美国田纳西大学的Feng-Yuan Zhang课题组利用薄的晶种层，在室温下利用快速、无模板和无表面活性剂的电化学生长工艺，首次在薄Ti基底上沉积了自下而上生长的超薄Pt纳米片(Pt-NSs)，用于质子交换膜电解槽(PEMECs)，生长的纳米片具且有超低负载量和垂直排列的特性。这种Pt-NS电极结合仅阳极涂膜的Nafion 117催化剂涂层膜(CCM)，在0.015 mgPt cm⁻²的超低负载量下，表现出优于商用CCM(3.0 mgPt cm⁻²)的电解池性能，实现了99.5%的催化剂节省和超过237倍的催化剂利用率。这主要是由于垂直排列良好的超薄纳米片具有良好的表面覆盖率，为电化学反应暴露了丰富的活性位点。总之，这项研究不仅为优化超低负载下的催化剂均匀性和表面覆盖提供了新思路，也为高效低成本PEMEC和其他储能/转换器件的纳米结构电极设计和简易制造提供了新见解。
本文亮点
3. 实现了99.5%的催化剂节省和超过237倍的催化剂利用率。
内容简介
质子交换膜电解槽(PEMECs)被认为是最具前景的绿氢生产技术，然而，阴极侧的析氢反应需要稀有且昂贵的铂基催化剂，且为获得稳定性电解槽性能，铂负载量一直居高不下(1-3 mgPt cm⁻²)。美国田纳西大学的Feng-Yuan Zhang课题组采用无表面活性剂和无模板的快速室温电化学生长工艺，首次在薄的钛液/气扩散层(厚度：25微米，孔径：100微米，孔隙率：40%)上沉积了自下而上生长的超低负载和表面覆盖良好的Pt纳米片(Pt-NSs)，纳米片厚度仅为4 nm且均匀地垂直排布于基底表面。与传统的基于Pt纳米粒子催化剂和CCM设计相比，催化剂和电极制备过程大大简化。当与仅阳极Nafion 117 CCM相结合时，Pt-NS超薄电极在0.015 mgPt cm⁻²的超低负载量下，能够实现优于商用CCM的电解池性能，节省了99.5%的Pt催化剂，并提高了237倍以上的催化剂利用率。此外，与传统的厚GDEs(几百微米)相比，超薄电极仅约25μm，省了材料/重量/体积/成本，有利于未来紧凑型堆栈设计。
图文导读
如图1所示，Pt-NSs可以在室温下通过高效，经济，无模板和无表面活性剂的电化学生长过程在薄Ti基底(~25μm)上轻松生长。Pt晶种层的有无会显著影响在基底上生长纳米片的结构、尺寸以及覆盖率。具体来说，在没有晶种层的情况下，在基体表面观察到具有纳米颗粒结构和大尺寸纳米片结构的非均匀Pt-NS涂层，而对于薄的Pt晶种层，形成具有小尺寸纳米片结构的高度均匀Pt-NS涂层。

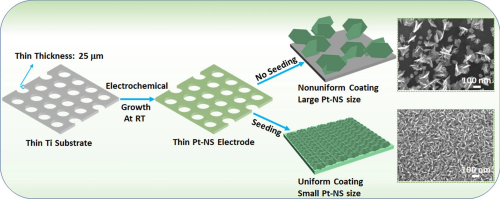

图1. 通过高效简便的室温电化学生长工艺，在薄Ti基底上制备Pt-NS的示意图(分别有晶种和无晶种)。
图2. A-C 不同负载量的Pt-NSs的低倍率SEM图像：A 0.025 mgPt cm⁻²(无晶种层)，B 0.025 mgPt cm⁻²(有晶种层)，C 0.015 mgPt cm⁻²(有晶种层)；D–F Pt-NSs(0.025 mgPt cm⁻²)的高倍率SEM图像；Pt-NS电极(0.025 mgPt cm⁻²)的顶视图G和横截面视图H以及相应的SEM–EDS图像和相关的EDS光谱I；J Pt-NSs的XRD图谱。
II PT-NSs的生长机理
图3. 有无晶种层的PS-NS生长机理。
图4. Pt-NS/Ti 电极在室温下0.5 M H₂SO₄中的三电极体系中的非原位电化学表征。A IR校正的HER极化曲线，扫描速率为5.0 mV s⁻¹；B − 40 mV下的EIS图；C等效拟合电路模型；D 双电层电容对比；200 mA cm⁻² 下Pt-NS 电极(E) 和 PtNP 电极(F)上的氢气泡高速摄影图。
III Pt-NS在PEMECs中的表征
图5.有无晶种层的Pt-NS在80℃下，PEMECs电解槽中性能比较。A 有无晶种层的Pt-NS电解槽极化曲线；B 在 1.25-2 A cm⁻² 的电流密度范围内放大后的极化曲线；C 相关的高频电阻(HFR)图；D 无HFR的电解槽极化曲线。
如图6A所示，Pt-NS电极在2 A cm⁻²下分别显示出1.86 V(0.025 mgPt cm⁻²)和1.91 V(0.015 mgPt cm⁻²)的电解槽电压，优于商用CCM(1.93 V)。图6B表明无离聚物的Pt-NS电极的平均HFR值更低，低HFR值表明Pt-NS电极具有良好的导电性，可以提高催化剂利用率，而具有厚离聚物催化剂层的商用CCM表现出高HFR值和有限的电导率，表明其中大多数催化剂未得到充分利用。图6C显示在所有电池上观察到相似的Tafel斜率，表明电解槽测试中所有电极的本征催化活性相似，且无离聚物的Pt-NS电极不存在离子电导率问题。图6D比较了电解槽效率和催化剂节省量，在1 A cm⁻²电流密度下，0.025基Pt-NS(87.16%)和0.15基Pt-NS(87.78%)电极展现出比商业CCM(85.55%)更高的电解槽效率，并实现了超过99%的催化剂节省。图6E显示了在相同的测试条件下，0.025基Pt-NS(80 A m g⁻¹)和0.15基Pt-NS(80 A m g⁻¹)电极可以达到的质量比电流远高于商业CCM(0.666 A m g⁻¹)。巨大的差异表明，与商用CCM相比，具有超薄，超细且垂直排列的Pt纳米片的无离聚物Pt-NS电极为电化学反应提供了丰富的活性反应位点，并实现了较高的催化剂利用率。
图6. 不同载量Pt-NS电极(有晶种层)与商业CCM在80℃，PEMEC电解槽中的原位性能对比。A Pt-NS电极和商业CCM的电解槽极化曲线；B 相关的HFR曲线；C 相应的Tafel曲线；D Pt-NS与商业CCM对比的催化剂节省量(基线：CCM)以及在1 A cm⁻²下的效率对比；E Pt质量归一化后的电解槽极化曲线。
如图7A所示，经过48h稳定性测试后，电解槽电压保持在1.85 V左右。此外，稳定性测试前后的极化曲线在0 ~ 2 A cm⁻²的电流密度范围内相互重叠，进一步证明了Pt-NS电极在实际PEMEC中的优异稳定性(图7B)。图7C显示，即使使用较厚的Nafion 117膜(175μm)，这种超低Pt负载的Pt-NS电极也表现出卓越的电池性能，在2 A cm⁻²下实现了1.86 V(0.025基Pt-NS)和1.91 V(0.015基Pt-NS)的低电解槽电压。此外，图7D还证明催化剂利用率与最近报道的大多数PEMEC正极催化剂相比显著提高，在1.7 V时，0.025基催化剂的质量比电流为43.13 A m g⁻¹，0.015基催化剂为67.60 A m g⁻¹。
图7. A 电解槽在1.8 A cm⁻²下的稳定性测试；B 电解槽在稳定性测试前后的性能对比；C 与之前报道过的阴极催化剂在2 A cm⁻²下的电解槽电压对比；D 1.7 V时对应的质量比电流对比；插图：1.7 V时质量比电流对比的放大区域(右下角)。
图8. 电解槽稳定性测试前后的形貌比较。A，B为刚制备的Pt-NS电极；C，D为反应后的电极；E为测试后的Pt-NS电极的SEM-EDS面扫图像。
图9A证实了原始Pt-NS纳米片的明确结构，单个Pt纳米片的厚度约为4 nm。图9B显示的晶格间距为0.23和0.20 nm，分别对应于Pt(111)和Pt(200)的晶面。图9C和D是样品稳定性测试后的HAADF-STEM图像，在1.8 A cm⁻²的高电流密度下经过稳定性试验后，纳米片结构和晶体结构仍得以保留。这 些发现与图8的结果非常吻合，进一步证明Pt纳米片具有良好结构稳定性。
图9. 新鲜电极(A，B)和测试后Pt-NS电极(C，D)的高角环形暗场相(HAADF)STEM图像。
