Nano-Micro LettersElectrolyte Engineering in Redox‑Enhanced Electrochemical Capacitors with Zn Anodes: The Role of Colorimetric Indicators
Ming Chen, Qinglong Luo, Xiaolei Wang, and Kaiyuan Shi*
Nano-Micro Letters (2026)18: 267
https://doi.org/10.1007/s40820-026-02116-9
本文亮点
1. 功能电解质构筑，多重性能集成：开发了以三苯甲烷染料作为pH指示剂的功能电解质，应用于氧化还原增强型锌离子混合电容器(RZICs)；基于其质子耦合电子转移特性，实现了pH缓冲、电致变色响应与氧化还原活性的一体化集成。该pH指示剂在电解液中表现出“质子-电子”协同转移(PET)行为，有效提升了器件性能。
2. 基于分子PET机制，循环稳定性优异：含染料电解质为RZICs赋予更宽的电压窗口、高容量及长循环稳定性；引入pH指示剂后，2 mA cm⁻²和1 mA h cm⁻²下Zn//Zn对称电池的循环寿命可延长至4000 h，RZICs器件在0.2-1.6 V电压窗口内，1A g⁻¹下可实现152.4 mAh g⁻¹的容量，经过20000次循环后容量保持率仍达87.7%。
研究背景
水系氧化还原增强型锌离子混合电容器(RZICs)融合了超级电容器的高功率与锌离子电池的高能量优势，成为水系储能领域的研究热点，而电解质工程是提升其性能的核心。当前 RZICs电解液面临诸多瓶颈：pH波动易引发锌负极析氢、枝晶生长与副产物生成，降低电极稳定性；缺乏实时监测手段，难以直观掌握电解液工作状态；同时电解质的氧化还原活性与界面相容性不足，限制器件容量与循环寿命。pH指示剂可实现电解液状态可视化，但将其与pH缓冲、氧化还原活性结合，构筑兼具感知与性能提升的多功能电解质，仍是该领域亟待解决的关键问题。三苯甲烷染料兼具电致变色、可逆氧化还原特性，为多功能电解质设计提供了新契机。
内容简介
中山大学石铠源团队以三苯甲烷染料为pH指示剂，开发了适用于RZICs的多功能氧化还原电解质，成功实现pH缓冲、电致变色响应与氧化还原活性的一体化集成。该团队系统探究了邻苯二酚紫(PV)、溴甲酚紫钠(BCP)等四种三苯甲烷染料的性能，揭示了染料的“质子-电子”协同转移(PET)行为调控电解质性能的核心机制：质子转移实现电解液pH缓冲与器件状态可视化检测，电子转移促进酚-醌可逆氧化还原反应，提升电荷存储能力。其中BCP表现出最优性能，可有效抑制锌负极枝晶生长与析氢副反应，2 mA cm⁻²和1 mA h cm⁻²下将Zn//Zn对称电池循环寿命从94 h延长至4000 h；同时拓宽RZICs稳定电压窗口至0.2-1.6 V，显著提升其容量与循环稳定性。结合多种原位表征与理论计算，该研究阐明了pH指示剂在电解质中的作用规律，为氧化还原增强型水系储能器件的功能电解质设计提供了全新策略。
图文导读
I 水系储能器件机制与染料pH响应特性

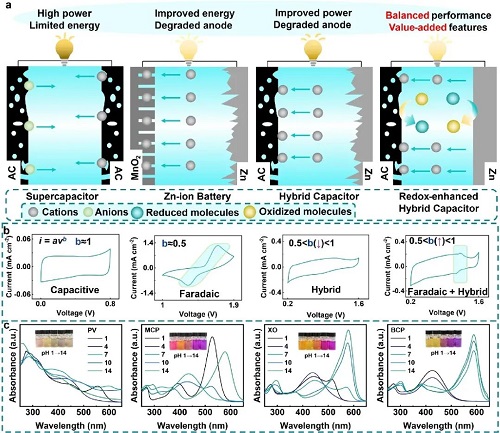

图1呈现了水系储能器件的电化学特性与三苯甲烷染料的光学响应特征：图1a对比了超级电容器、锌离子电池、锌离子混合电容器与RZICs的工作机制，凸显RZICs在容量与功率之间的平衡优势；图1b通过循环伏安(CV)曲线分析，精准区分了不同器件的电容型与法拉第型动力学行为；图1c展示了四种三苯甲烷染料的pH依赖性变色特性与紫外-可见光谱，证实其随pH变化的特征光学响应，为其作为pH指示剂应用于电解质体系奠定了实验基础。
图1. 水系储能器件的示意图及电化学表征。
II pH指示剂的理化与电化学特性表征
此部分系统表征了三苯甲烷染料基pH指示剂的理化性质与电化学行为，染料分子中的羟基、磺酸基等官能团可与Zn²⁺络合发生结构重排，使电解液产生特征颜色变化，而羟基通过酚-醌可逆转化赋予染料氧化还原活性。电化学测试表明，含染料电解质的RZICs出现明显氧化还原峰，法拉第反应贡献显著提升，其中BCP基电解质的电化学可逆性最优。BCP基电解质的电容型电荷存储贡献从基础电解液的72%-92%提升至78%-95%，电荷转移能力显著增强。Zn//Zn对称电池测试显示，染料基电解质可大幅延长循环寿命，有效抑制锌枝晶生长；Zn//Ti 电池的库伦效率也更稳定。理论计算与形貌表征证实，染料通过与Zn²⁺络合降低去溶剂化能，实现锌的均匀沉积，同时羟基与磺酸基的解离可实现pH缓冲，抑制副产物生成。
图2. 不同电解质锌离子混合电容器的循环伏安曲线及机理分析图。

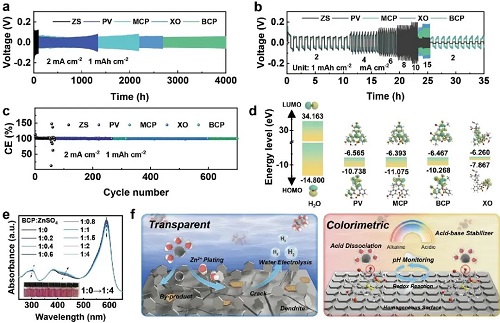

图3. 锌金属负极稳定性测试及硫酸锌基电解质的表征。
III pH指示剂的“质子-电子”协同转移行为分析
本部分探究了pH指示剂在电解质中的“质子-电子”协同转移(PET)行为，BCP 基电解质的电导率变化直观证实了染料与 Zn²⁺的络合效应。原位拉曼光谱表征显示，BCP 在电化学过程中出现 C-H、C=C 特征峰强度变化，发生质子化-去质子化转变，形成醌 – 酚盐杂化结构，电子离域性显著增强，电荷转移动力学提升。
线性扫描伏安法测试表明，BCP基电解质有效拓宽了电压窗口，显著抑制析氢与析氧反应。H型电池的原位观察发现，电解质随充放电发生动态颜色变化，实现了电解液pH变化与器件工作状态的实时可视化监测。含BCP电解液的RZICs在整个电化学过程中表现出PET行为，溴甲酚紫钠以质子化(HBCP)与去质子化(BCP⁻)形态的酸碱平衡实现电解液 pH动态缓冲，ET过程则伴随界面氧化还原反应引发醌式-酚盐杂化结构转变。光谱特征峰的偏移与强度变化、H型电池充放电的颜色演变，均证实溴甲酚紫钠可响应电极界面pH波动与电子传导，通过PET协同作用提升RZICs性能。

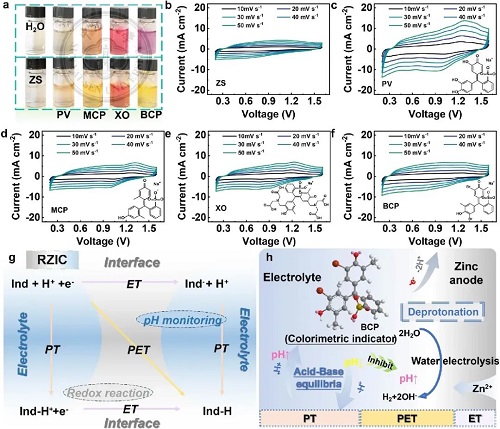

图4. 电解质中pH指示剂的表征分析。
IV RZICs的性能优化与电化学特性分析
此部分引入了一种判断电化学稳定窗口的方法，通过S值(S-value)的计算来得出针对此期间的电化学稳定窗口。本研究引入S值法确定最优电压范围，实现性能、寿命与系统稳定性的平衡。与传统经验化方法不同，S值计算能够在更精确的范围内精准确定电压区间。如图5所示， CV曲线被零电流线划分为上部(蓝色)和下部(红色)两个区域。阴极顶点电位以0.05 V为步长从1.0 V扫描至0.1 V，阳极顶点电位则以相同步长从1.4 V扫描至1.9 V。S值低于0.1时可视为稳定电压窗口，能兼顾稳定性与效率。基于该判据，初步确定ZnSO₄电解液中ZIC的电压窗口为0.3-1.65 V，含溴甲酚紫钠电解液中则为0.2-1.6V，证实了溴甲酚紫钠在拓宽器件工作电压范围方面的作用。
密度泛函理论计算表明，三苯甲烷染料因共轭芳环结构，在活性炭电极上的吸附能远低于水分子与硫酸根，可优先吸附并通过π-π相互作用抑制离子穿梭，有效降低器件自放电，BCP基RZICs静置24 h容量保持率达72.8%，优于基础电解液的71.5%。长循环测试显示，BCP基RZICs在0.2-1.6 V窗口内，1A g⁻¹电流密度下的比容量达152.4 mAh g⁻¹，20000次循环后容量保持率 87.7%，倍率性能与能量效率也显著提升。

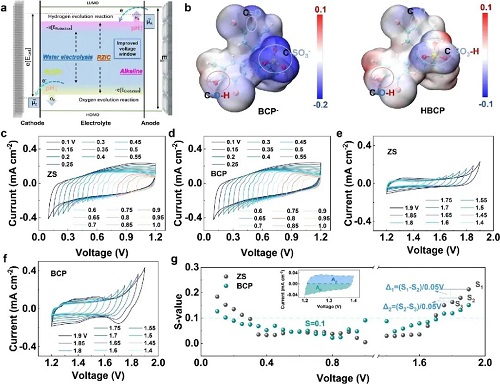

图5. 不同电解质锌离子混合电容器的S值分析。

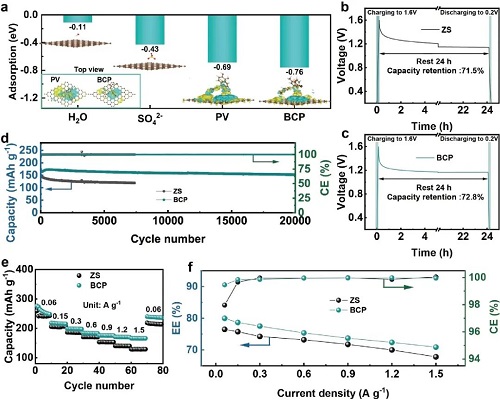

图6. 三苯甲烷分子的吸附行为及不同电解质锌离子混合电容器电化学表征。
V 总结
该研究以三苯甲烷染料为pH指示剂，成功开发了适用于氧化还原增强型锌离子混合电容器(RZICs)的多功能氧化还原电解质，创新性实现了pH缓冲、电致变色响应与氧化还原活性的协同集成，为水系储能器件的电解质工程提供了全新设计思路。
研究系统揭示了染料的“质子-电子”协同转移(PET)行为是调控电解质性能的核心机制：质子转移通过酸碱平衡实现电解液pH动态缓冲，有效抑制锌负极析氢、枝晶生长与副产物生成，同时借助电致变色效应实现器件工作状态的实时可视化诊断；电子转移通过酚-醌可逆氧化还原反应，提升电解质的电荷存储能力，增强 RZICs 的法拉第反应贡献。
BCP基电解质表现出最优综合性能，2 mA cm⁻²和1 mA h cm⁻²条件下将Zn//Zn对称电池的循环寿命从94 h大幅延长至 4000 h，同时将RZICs的稳定电压窗口拓宽至0.2-1.6 V，1A g⁻¹电流密度下实现152.4 mAh g⁻¹的比容量，且20000次循环后容量保持率仍达 87.7%。
该研究将pH指示剂与氧化还原电解质设计有机结合，不仅阐明了pH指示剂在电解质中的作用规律，还为开发兼具状态感知与高性能的水系储能器件电解质提供了可行方案，有力推动了氧化还原增强型电化学电容器的实用化发展。
作者简介
关于我们
Nano-Micro Letters《纳微快报(英文)》是上海交通大学主办、在Springer Nature开放获取(open-access)出版的学术期刊，主要报道纳米/微米尺度相关的高水平文章(research article, review, communication, perspective, highlight, etc)，包括微纳米材料与结构的合成表征与性能及其在能源、催化、环境、传感、电磁波吸收与屏蔽、生物医学等领域的应用研究。已被SCI、EI、PubMed、SCOPUS等数据库收录，2024 JCR IF=36.3，学科排名Q1区前2%，中国科学院期刊分区1区TOP期刊。多次荣获“中国最具国际影响力学术期刊”、“中国高校杰出科技期刊”、“上海市精品科技期刊”等荣誉，2021年荣获“中国出版政府奖期刊奖提名奖”。欢迎关注和投稿。
Web: https://springer.com/40820
E-mail: editor@nmlett.org
Tel: 021-34207624
如果文章对您有帮助，可以与别人分享！：Nano-Micro Letters » 中山大学石铠源等：基于锌负极的氧化还原增强型混合电容器的电解质工程研究
中科院苏州纳米所吴晓东&天目湖先进储能院王志诚团队：稀释剂—阴离子解耦离子液体电解液，实现高压高安全锂金属电池
东北大学青勇权: 超疏水可穿戴应变传感器：从设计到高稳定范式
High Polarity Doping of CoFe Layered Hydroxides: Bifunctional and Corrosion Resistant Anion Exchange Membrane Seawater Electrolyzers Anandhan Ayyappan Saj, Sampath Prabhakaran, Mohsin Rasool, Kousik Bhunia, Dongho Lee, Hyunseok Ko, Tukaram D. Dongale, Muthukumar Perumalsamy, Arul Saravanan Raaju Sundhar, Do Hwan Kim & Sang Jae Kim Nano-Micro Letters (2026)18: 393 https://doi.org/10.1007/s40820-026-02230-8 本文亮点 1. 催化机理优化：本研究采用氧化镁纳米颗粒辅助法制备钴铁层状金属氢氧化物(CoFe LMH)；氟掺杂可选择性调控铁位点并保持钴位点结构完整，有效改性钴铁层状氢氧化物的电子结构，使铁原子形成高自旋构型，进而提升催化活性。 2. 抗腐蚀能力突出：本研究通过氟掺杂改性样品 F-CoFe LMH-8 为双功能催化剂，在海水环境中兼具优异的亲水性、亲氧性，同时具备显著的疏氯特性，可有效排斥氯离子。 3. 长周期运行稳定：本研究以 F-CoFe LMH-8 同时作为阴、阳极组装的阴离子交换膜电解装置，在海水电解体系中，施加 2.3 V 电压即可实现1 A⋅cm⁻²的电流密度；装置连续运行 500 小时，电压衰减率仅为0.15 μV⋅h⁻¹，展现出极佳的运行稳定性。 微信图片_2026-06-23_091114_955.png 研究背景 氢能被视作清洁能源核心载体，电解水制氢是实现 “氢经济” 的主流技术，传统电解水依赖大量淡水资源，大规模应用受限。而海水储量丰富、取用便捷，直接海水电解成为替代淡水制氢、降低成本的理想路线，但面临两大核心难题：一是海水中大量氯离子会引发电极腐蚀、发生竞争性析氯副反应，严重破坏催化剂结构、降低产氢效率；二是析氢反应(HER)与析氧反应(OER)动力学缓慢，现有非贵金属催化剂活性不足、稳定性差。 目前主流层状双氢氧化物(LDH)类电极材料，在碱性海水体系中易发生结构重构，氯离子极易侵蚀活性位点；各类阴离子插层、表面改性等手段虽有改善，但普遍存在工作电压高、稳定时长短、难以工业化的问题。而贵金属催化剂活性优异，但价格昂贵、储量稀缺，无法满足规模化海水电解需求，因此开发低成本、高活性、耐氯腐蚀的非贵金属双功能电解催化剂具有重要现实意义。 内容简介 海水电解制绿氢是一项极具发展前景的技术，但OER动力学迟缓、氯离子腐蚀等问题严重制约了其实际应用。全北国立大学Do Hwan Kim等制备了一种新型氟掺杂钴铁层状金属氢氧化物催化剂(F-CoFe LMH-8)，该材料是性能优异的双功能电催化剂。在电流密度为10 mA⋅cm⁻²条件下，其HER、OER的过电位分别仅为 81.23 mV 和 265.5 mV。理论计算与实验结果表明：氟掺杂可调控材料电子结构，使铁活性位点转变为高自旋构型，优化反应中间体吸附能，同时赋予材料疏氯特性，有效抵御氯离子带来的腐蚀。将 F-CoFe LMH-8 同时作为阴、阳极双功能催化剂，组装得到阴离子交换膜水电解槽(AEMWE)，在连续制氢过程中表现出优异性能：在 1 mol/L KOH溶液中，电流密度可达1.2 A⋅cm⁻²；在 1 mol/L KOH+0.5 mol/L NaCl混合溶液中，电流密度为1.02 A⋅cm⁻²；在海水基 1 mol/L KOH体系中，施加 2.3 V 电压即可实现1 A⋅cm⁻²的电流密度。此外，研究采用长短期记忆(LSTM)机器学习模型对 F-CoFe LMH-8 的稳定性进行预测。该研究思路为定向设计适用于海水电解阴离子交换膜电解槽(AEMWE)、可规模化制氢的高稳定性、疏氯型高性能电催化剂，提供了一套完整的研究方案。 图文导读 I F-CoFe LMH的制备与表征 图1展示了氟掺杂钴铁层状氢氧化物的合成流程与物化性质。本研究采用氧化镁纳米颗粒辅助法制备钴铁层状金属氢氧化物(CoFe LMH)材料，高分辨透射电镜(TEM)观测结果显示(图1b-e)，氟掺杂并未破坏材料原本的纳米片形貌：其中未掺杂样品 CoFe LMH-3 的晶面间距为 0.2521 nm，氟改性后的 F-CoFe LMH-8 晶面间距增至 0.2612 nm，直观证明掺杂后材料晶格发生膨胀。结合XRD、Raman光谱与傅里叶变换红外光谱(图1f-h)测试结果可知，氟元素成功掺入晶体晶格且未生成其他杂相，同时有效调控了材料内部金属 – 氧键、羟基等化学键与表面官能团结构。图1i结合电子顺磁共振结果进一步证实，F-CoFe LMH-8 的信号强度显著高于原始样品，说明氟掺杂成功诱导铁原子形成高自旋构型，这一结构特征是该催化剂能够展现优异电催化性能的核心原因。 1.png 图1 (a) 材料合成示意图；(b、c) CoFe LMH-3 在不同放大倍数下的高分辨透射电镜图；(d、e) F-CoFe LMH-8 在不同放大倍数下的高分辨透射电镜图(插图为对应的选区电子衍射图谱)；CoFe LMH-3 与 F-CoFe LMH-8 的：(f) 粉末 XRD及对应晶面间距、(g) Raman光谱、(h) 傅里叶变换红外光谱、(i) 电子顺磁共振图谱。 图2通过多种表征手段，深入分析了氟掺杂前后钴铁层状氢氧化物的元素化学态、原子配位环境与电子结构特征。XPS谱图分别采集了Co、Fe、O、F四种元素的精细谱图(图2a-d)，对比测试结果可见，氟掺杂后钴元素的特征峰位置、峰形均未发生明显偏移，证明钴位点的化学价态与局域电子环境基本保持不变；而铁元素的特征衍射峰出现显著位移，结合能发生规律性改变，直观反映出氟掺杂对铁原子电子云分布产生了明显调控。由此可见氟掺杂对钴元素的电子环境影响微弱，但会显著改变铁元素的结合能，证明氟原子可选择性作用于铁位点，同时完整保留钴活性中心的结构。同时图谱中出现了清晰的氟元素特征峰，也直接证实氟原子成功负载于材料表面并参与结构构建。 在此基础上，图2e-l通过X 射线吸收近边结构(XANES)与扩展 X 射线吸收精细结构(EXAFS)测试进一步印证了这一规律：钴的 K 边吸收谱与配位键长基本无变化，而铁的 K 边吸收峰向高能方向偏移，Fe-O 键作用明显增强，金属间键合被弱化。结合小波变换扩展 X 射线吸收精细结构图谱能够看出，氟掺杂精准调控了铁的局域配位环境，最终诱导铁形成高自旋状态，从原子层面揭示了材料催化性能提升的内在机理。 2.png 图2 CoFe LMH-3 与 F-CoFe LMH-8 的 XPS 精细谱：(a-d) Co、Fe、O、F；(e) 钴 K 边 X 射线吸收近边结构谱及 (f) 对应的扩展 X 射线吸收精细结构谱；(g) 铁 K 边 X 射线吸收近边结构谱及 (h) 对应的扩展 X 射线吸收精细结构谱；钴 K 边小波变换扩展 X 射线吸收精细结构谱：(i) CoFe LMH-3、(j) F-CoFe LMH-8；铁 K 边小波变换扩展 X 射线吸收精细结构谱：(k) CoFe LMH-3、(l) F-CoFe LMH-8。 II F-CoFe LMH的电化学性能 图3综合展示了系列催化剂的电化学性能、界面反应特征与理论吸附特性。图 3a、3b分别为线性扫描伏安曲线与塔菲尔斜率，结果表明氟掺杂改性后的 F-CoFe LMH-8 拥有更优异的反应动力学性能，电荷转移阻力更低，电催化反应速率远优于未掺杂的 CoFe LMH-3。图 3c奈奎斯特图同样印证了该结论，F-CoFe LMH-8 的圆弧半径明显更小，代表材料界面电荷传输效率更高、导电性能更佳。 图 3d、3e 与 3f、3g为扫描电化学显微镜测试结果，分别呈现了两种材料的基底电流与探针电流分布。F-CoFe LMH-8 的电流响应强度显著更高，说明其表面活性位点数量丰富，且反应活性分布均匀。图 3h是 F-CoFe LMH-8 在恒定电流密度−50 mA⋅cm −2下的电化学稳定性测试，全程电位波动极小，体现出出色的电化学耐久性能。 结合理论计算，图 3i、3j、3k分析了氢吸附中间体在钴、铁、氧位点的吸附能与吉布斯自由能：铁位点对氢中间体的吸附强度最为适中，既保障反应顺利推进，又不会因吸附过强占据活性位点，从理论层面解释了该材料析氢催化活性突出的内在原因。 3.png 图3 (a) 不同组分氟掺杂与未掺杂钴铁层状氢氧化物催化剂的线性扫描伏安曲线；(b) 对应的塔菲尔斜率；(c) CoFe LMH-3 与 F-CoFe LMH-8 的奈奎斯特图；CoFe LMH-3 的扫描电化学显微镜测试：(d) 基底电流分布、(e) 探针电流分布；F-CoFe LMH-8 的扫描电化学显微镜测试：(f) 基底电流分布、(g) 探针电流分布；(h) F-CoFe LMH-8 在恒定电流密度 −50 mA⋅cm⁻² 下的电化学稳定性测试；氟掺杂钴铁层状氢氧化物催化剂上氢吸附中间体在 (i) 钴位点、(j) 铁位点、(k) 氧位点的吸附能；钴、铁、氧位点上氢吸附中间体的吉布斯自由能。 图4围绕不同组分催化剂的析氧电化学性能、反应机理及电子结构展开分析。图 4a、4b为各样品的线性扫描伏安曲线与塔菲尔斜率，对比多款未掺杂、氟掺杂钴铁层状氢氧化物可以发现，F-CoFe LMH-8 的起始电位更低、塔菲尔斜率更小，代表其OER动力学最优，催化反应速率领先其余样品。图 4c的奈奎斯特图进一步佐证了上述结论，相较于 CoFe LMH-3，F-CoFe LMH-8 的阻抗圆弧半径更小，界面电荷转移阻力更低，电子传输能力更强。图 4d、4e和图 4f、4g为扫描电化学显微镜测试结果，F-CoFe LMH-8 的基底电流与探针电流信号更强，说明材料表面活性位点分布均匀且本征活性更高。 图 4h的稳定性测试结果显示，F-CoFe LMH-8 在持续工作过程中性能保持稳定，具备良好的长效服役能力。结合图 4iOER机理图与图 4j吉布斯自由能图，可明确材料的反应路径与最优活性位点。图 4k、4l的分态密度图谱则揭示了电子结构差异：氟掺杂有效调控了费米能级附近的电子态密度，提升了电子迁移能力，最终从电子层面阐明了 F-CoFe LMH-8 高效催化OER的本质。 4.png 图4 (a) 多种样品的线性扫描伏安曲线；(b) CLMH、CoFe LMH-1、CoFe LMH-2、CoFe LMH-3、CoFe LMH-4、FLMH-5、F-CLMH-6、F-CoFe LMH-6、F-CoFe LMH-7、F-CoFe LMH-8、F-CoFe LMH-9 及 F-FLMH-10 的塔菲尔斜率；(c) CoFe LMH-3 与 F-CoFe LMH-8 的奈奎斯特图；CoFe LMH-3 的扫描电化学显微镜测试：(d) 基底电流、(e) 探针电流；F-CoFe LMH-8 的扫描电化学显微镜测试：(f) 基底电流、(g) 探针电流；(h) F-CoFe LMH-8 的稳定性测试；(i) OER机理；(j) F-CoFe LMH OER的吉布斯自由能图(用于确定反应活性位点)；(k) CoFe LMH-3、(l) F-CoFe LMH-8 不同配位位点的分态密度图。 III F-CoFe LMH的耐蚀性测试与机理 图5聚焦催化剂在海水体系下的耐腐蚀性、电化学行为与作用机制。图 5a测试了 F-CoFe LMH-8 在纯KOH溶液、模拟海水以及添加天然海水的电解液中的线性扫描伏安曲线，样品在三类体系中均保持稳定的电化学响应，初步体现出良好的海水环境适应性。图 5b为两种材料在模拟海水中的线性极化曲线，相比 CoFe LMH-3，F-CoFe LMH-8 的腐蚀电流更低，抗腐蚀能力大幅提升。图 5c氯离子吸附能图谱直观说明，F-CoFe LMH-8 对氯离子的吸附作用较弱，能够有效减少氯离子在材料表面附着，这也是其具备优异疏氯性能的关键。图 5d奈奎斯特图与图 5e弛豫时间分布分析结果显示，氟掺杂改性后材料的阻抗特征更优，界面结构在模拟海水中不易被破坏。图 5f、5g多电位相频特性曲线进一步反映出，F-CoFe LMH-8 在不同电位下电化学界面状态更稳定。 图 5h原位拉曼光谱证明，长期处于模拟海水环境中，材料的晶体结构与化学键未发生明显改变，结构稳定性优异；图 5i长效稳定性测试也验证了该结果。图 5j–5q为不同电位下的扫描电化学显微镜测试数据，在 0.3 V 和 0.35 V(vs Ag/AgCl)电位条件下，F-CoFe LMH-8 的基底电流与探针电流信号始终稳定且强度更高，表明其表面活性位点在海水体系中可正常发挥作用。最后，图 5r为离子作用机理示意图，清晰阐释了材料排斥氯离子、保障催化反应持续进行的微观原理。 5.png 图5 (a) F-CoFe LMH-8 在 1 mol/L KOH溶液、模拟海水(1 mol/L KOH+0.5 mol/L NaCl)以及天然海水配制的 1 mol/L KOH 溶液中的线性扫描伏安曲线；(b) CoFe LMH-3 与 F-CoFe LMH-8 在模拟海水中的线性极化曲线；(c) 氯离子吸附能图谱；(d) 奈奎斯特图；(e) CoFe LMH-3 与 F-CoFe LMH-8 的弛豫时间分布分析；(f) CoFe LMH-3、(g) F-CoFe LMH-8 的多电位相频特性分析；(h) F-CoFe LMH-8 在模拟海水中的原位拉曼测试结果；(i) 其电化学稳定性测试结果。在参比电极银 / 氯化银电位为 0.3 V 条件下，CoFe LMH-3 的扫描电化学显微镜测试：(j) 基底电流、(k) 探针电流；电位升至 0.35 V 时：(l) 基底电流、(m) 探针电流。在 0.3 V(vs Ag/AgCl)条件下，F-CoFe LMH-8 的扫描电化学显微镜测试：(n) 基底电流、(o) 探针电流；电位升至 0.35 V 时：(p) 基底电流、(q) 探针电流。(r) 离子在 F-CoFe LMH-8 材料表面的作用机理示意图。 IV F-CoFe LMH的稳定性测试 图6主要探究了催化剂在电解液及电解器件中的综合性能、长效稳定性与运行表现。图 6a、6b是 CoFe LMH-3 与 F-CoFe LMH-8 在模拟海水电解液(1 mol/L KOH+0.5 mol/L NaCl)中的线性扫描伏安曲线与多阶电流密度稳定性测试，对比可见 F-CoFe LMH-8 电化学活性更出色，在阶梯式变化的电流工况下性能也能平稳维持。图 6c进一步开展大电流稳定性测试，该样品在200 mA⋅cm⁻²、400 mA⋅cm⁻²高电流密度下持续工作，电位无明显波动，耐受大电流冲击的能力较强。 图 6d为阴离子交换膜水电解槽(AEMWE)装置示意图，直观展示了器件整体结构。图 6e、6f分别是搭载 F-CoFe LMH-8 双功能催化剂的电解槽，在三种不同电解液体系下的极化曲线与奈奎斯特图，结果表明该电解槽在常规碱液、模拟海水、天然海水体系中均拥有较低的极化电压与界面阻抗，环境适配性良好。 图 6g记录了电解槽的长期运行稳定性，器件可连续稳定工作。图 6h将电解槽电压衰减率与美国能源部(DOE)既定指标进行对比，本体系衰减速率远低于标准要求，长效运行优势显著。图 6i针对海水体系下的电解槽开展不同运行时长的弛豫时间分布分析，数据证明随着运行时间增加，器件界面结构与电化学特性未出现明显劣化。图 6j借助时序分析法对催化剂及电解器件的长期稳定性进行预测，进一步佐证了该材料在海水电解规模化应用中的潜力。 6.png 图 6 (a) CoFe LMH-3 与 F-CoFe LMH-8 催化剂在 1 mol/L KOH+0.5 mol/L NaCl体系中的线性扫描伏安曲线；(b) 多阶电流密度下的稳定性测试结果；(c) F-CoFe LMH-8 在上述电解液中，分别恒定电流密度为 200 mA⋅cm⁻²、400 mA⋅cm⁻² 时的稳定性测试；(d) 阴离子交换膜水电解槽(AEMWE)装置示意图；(e) 采用 F-CoFe LMH-8 双功能催化剂组装的电解槽，分别在 1 mol/L KOH、1 mol/L KOH+0.5 mol/L NaCl、1 mol/L KOH+天然海水体系下的极化曲线；(f) 对应的奈奎斯特图；(g) 该电解槽的长期运行稳定性；(h) 电压衰减率与美国能源部(DOE)技术指标对比；(i) F-CoFe LMH-8 基电解槽在海水体系中不同运行时长下的弛豫时间分布分析；(j) 借助时序分析法对催化剂稳定性进行的预测结果。 V 总结 综上所述，本研究对钴铁层状金属氢氧化物进行氟掺杂改性，成功制备出一种性能优异、稳定性强的双功能电催化剂，可应用于长效海水电解体系。氟掺杂可精准调控钴铁层状氢氧化物的铁配位位点，同时不会破坏用于OER的钴活性金属中心。所制备的 F-CoFe LMH-8 兼具出色的析氢与析氧催化性能：电流密度达到10 mA⋅cm⁻²时，析氢过电位为 81.23 mV，析氧过电位为 265.5 mV。氟掺杂能够强化铁位点的铁 – 氧键作用，促使双电层内氢氧根离子持续富集，有效抑制氯离子腐蚀，进而提升催化剂的催化活性与服役寿命。此外，采用 F-CoFe LMH-8 同时作为阴、阳极组装的阴离子交换膜海水电解槽，在 2.3 V 电压下可实现1 A⋅cm⁻²的电流密度；在0.125 A⋅cm⁻²恒定电流下连续运行 500 小时，电压衰减率仅为0.15 μV⋅h⁻¹，不仅达到美国能源部相关技术指标，也证明该体系具备工业化应用潜力。本研究为简易制备高性能、抗腐蚀海水电解催化剂提供了新思路，可推动阴离子交换膜海水电解槽的长效稳定运行。 作者简介 7.jpg图片 Do Hwan Kim 本文通讯作者 韩国全北国立大学 教授 ▍主要研究领域 电催化水分解、海水电解、阴离子交换膜电解槽技术以及非贵金属催化材料设计。 ▍主要研究成果 Do Hwan Kim教授任职于韩国全北国立大学，为科学教育学部教授、表面化学实验室负责人，主要研究方向涵盖电催化水分解、海水电解、阴离子交换膜电解槽技术以及非贵金属催化材料设计，在Adv. Funct. Mater.、Nano Energy 等知名期刊累计发表 SCI 论文 130 余篇，总引用量超 5000 次，h 指数约 40，研究成果多见于，在本研究中主要负责催化剂设计、电子结构调控与电解槽性能测试分析。 ▍Email：dhk201@jbnu.ac.kr 图片8.png Sang Jae Kim 本文通讯作者 韩国济州国立大学 教授 ▍主要研究领域 海水电解双功能催化剂、层状氢氧化物复合材料、电极界面调控及抗氯离子腐蚀技术。 ▍主要研究成果 Sang Jae Kim教授毕业于日本东北大学，曾赴剑桥大学、佐治亚理工学院开展访学研究，现任韩国济州国立大学教授、纳米材料与系统实验室负责人，长期致力于海水电解双功能催化剂、层状氢氧化物复合材料、电极界面调控及抗氯离子腐蚀技术研究，多项成果发表于Adv. Energy Mater.、Small等高水平期刊，累计发表 SCI 论文 150 余篇，h 指数达 73。 ▍Email：kimsangj@jejunu.ac.kr 撰稿：《纳微快报(英文)》编辑部 编辑：《纳微快报(英文)》编辑部 关于我们 9.jpg Nano-Micro Letters《纳微快报(英文)》是上海交通大学主办、在Springer Nature开放获取(open-access)出版的学术期刊，主要报道纳米/微米尺度相关的高水平文章(research article, review, communication, perspective, highlight, etc.)，包括微纳米材料与结构的合成、表征、性能及其在能源、催化、环境、传感、人工智能、电磁波吸收与屏蔽、健康监测、生物医药等领域的应用研究及高水平综述。期刊已被SCI、EI、PubMed、SCOPUS等数据库收录，2025 JCR IF=38.5，学科排名Q1区前1.5%。多次荣获“中国最具国际影响力学术期刊”、“中国高校杰出科技期刊”、“上海市精品科技期刊”等荣誉，2021年荣获“中国出版政府奖期刊奖提名奖”。欢迎关注和投稿。 期刊网址: https://springer.com/40820 投稿网址：https://mc03.manuscriptcentral.com/nmlett E-mail: editorial_office@nmlett.org Tel: 86-21-34207624
过程所郭旸旸/姚明水/朱廷钰等综述：柔性MOFs在CO₂及其同位素中的吸附分离机制、调控策略与潜在应用
