综述:氧化铈异质结低温固体氧化物燃料电池最新进展

Superionic Conductivity in Ceria-Based Heterostructure Composites for Low-Temperature Solid Oxide Fuel Cells

Yifei Zhang, Jingjing Liu, Manish Singh, Enyi Hu, Zheng Jiang, RizwanRaza*, Faze Wang, Jun Wang, Fan Yang*, Bin Zhu*
Nano‑Micro Lett.(2020)12:178

https://doi.org/10.1007/s40820-020-00518-x

本文亮点

1用于新型半导体离子燃料电池的二氧化铈的异质结构复合材料。

2. 界面离子快速输运与能带结构的交叉有关。

3. 能带对准/弯曲产生的内置场在超离子传导中起重要作用。

内容简介

在能源危机和环境污染两大世界难题面前,开发新型可持续的环保能源显得尤为重要。固体氧化物燃料电池(SOFC)能够提供高出锂离子电池、太阳能电池数倍的能量转化效率,它依靠全固态结构在高温下将燃料气转化为电能,且绿色无污染,在近年来受到科研工作者的密切关注。基于二氧化铈的异质结构复合材料(CHC)已成为开发高级低温(300–600°C)固体氧化物燃料电池(LTSOFC)的新动力,该电池在1000 mW cm⁻²的功率下具有出色的功率输出。二氧化铈-碳酸盐或二氧化铈-半导体异质结构复合材料已使CHC系统为LTSOFC的基础和应用科学研究做出了重要贡献。但是,仍然缺乏对获得优异燃料电池性能和高超离子传导性的深刻科学理解,这可能会阻碍其广泛应用和商业化。东南大学能源与环境朱斌教授以及杨帆副研究员等详细总结了基于二氧化铈的异质结构复合材料低温固体氧化物燃料电池研究最新进展和策略。本综述目的是为二氧化铈的异质结构复合材料和相关固体氧化物燃料电池的超离子传导建立新的基本策略。这涉及能带和内置场辅助超离子传导,突出了离子转移,能带结构和取向影响之间的耦合效应。此外,讨论并介绍了功能性CHC材料的二氧化铈碳酸盐理论,例如空间电荷和多离子传导,以及新的科学认识。

图文导读

I 不同种类的燃料电池

相较于传统的三成分型燃料电池SOFC中,SCFC结合了电极和电解质成均匀的结构,而无需使用电解质分隔体和三部件结构。

图1. 不同种类的燃料电池示意图。

SCFC的发展为CHC的研究和开发提供了新的维度。从微观层面了解CHC的内部传导非常重要。通过引入能带排列和超离子传导原理作为高级能源应用中CHC材料的通用科学基础,它的目的还在于提供一种新的方法和策略。

II 界面超离子传导

在核和壳之间,界面区域在离子迁移率和电导率中起着至关重要的作用。各种离子通过界面传递,形成“高电导率路径” 。

图2. 二氧化铈的异质结构复合材料的核壳结构的示意图。

(1)空间电荷模型
空间电荷区在理解界面超离子电导率理论中起着至关重要的作用。
(2)应变对CHC系统的影响
应变的影响是增强CHC系统中离子传导性的另一个关键因素。特别是,基于在CHC系统中获得优异的性能,考虑了三种应变效应,包括促进离子迁移,形成氧空位。

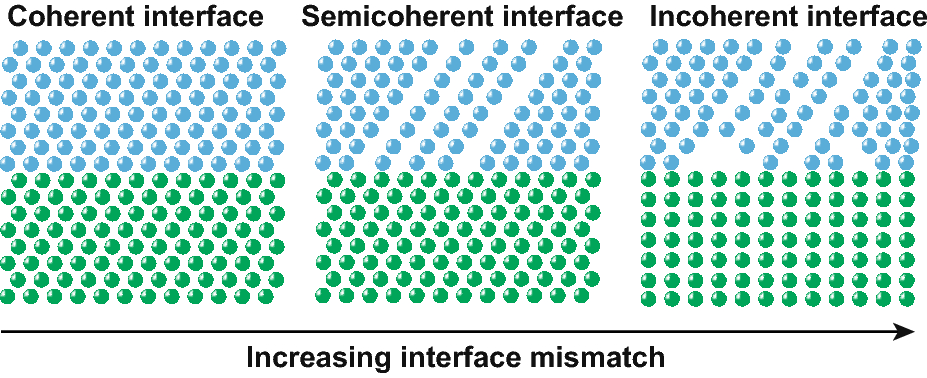

图3. 不同界面结构的晶格失配的顺序:相干界面,半相干界面和不相干界面。
(3)多离子导电
多离子传导导致了优异的燃料电池性能。
a. 碳酸盐阳离子
b. O²⁻离子传导
c. 过氧化物(O₂²⁻)离子传导
d. 外在物种:质子(H⁺)传导。H⁺传输在二氧化铈碳酸盐CHC的离子传导中起着重要作用,并且比O²⁻离子在CHC中的贡献更大。

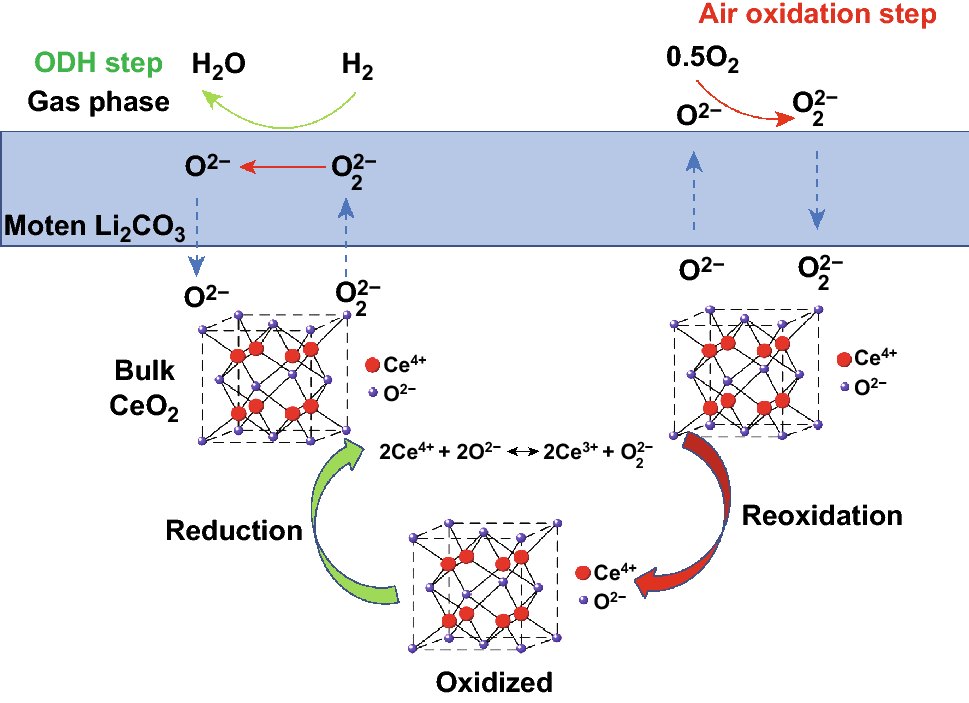

图4. 铈-碳酸盐异质结构复合物的过氧化物(O₂²⁻)离子传导机理。
III 能带的影响
能带结构影响电子-空穴的分离和相关的电子电导率,改进的能带结构有助于改善燃料电池的性能。
(1)能带对准机制
半导体异质结对整体CHC特性和燃料电池性能具有重大影响。

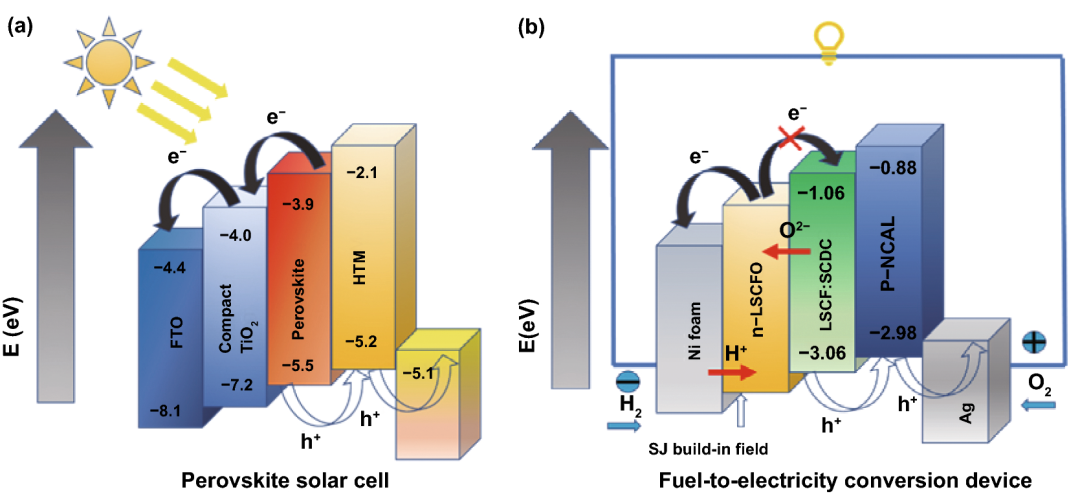

图5. (a)钙钛矿电池能级图(b)由钙钛矿太阳能电池结构启发燃料-电转换装置。

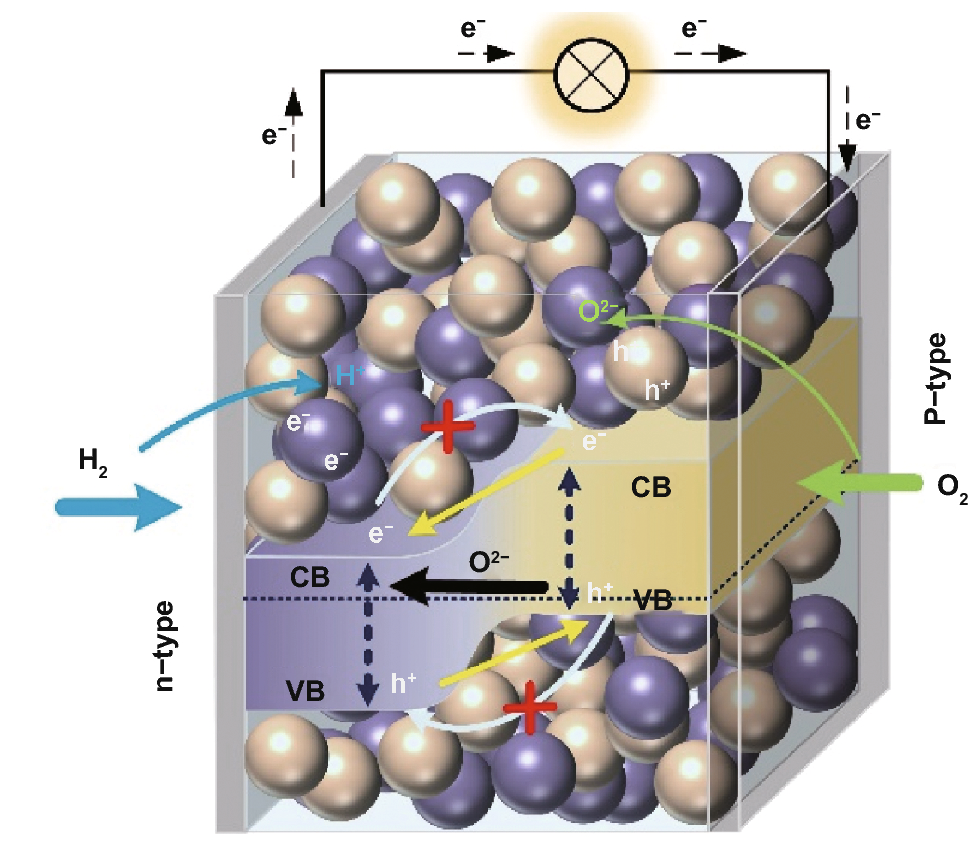

图6. 大型p–n异质结SIFC器件的能带结构和对准。
(2)内置场
内置场可以促进离子迁移,并具有显着增强的电导率。内置场促进离子电导率具有三个方面:(1)降低活化能以促进离子迁移;(2)增加流动离子浓度;(3)直接驱动并协助离子的运输。
IV 二氧化铈-碳酸盐CHC系统的机理
引入相结的概念来解释二氧化铈-碳酸盐CHC系统的传导机理。
(1)相接点
与传统的p-n异质结相比,新型相结无需两个或更多半导体即可实现空穴-电子对分离。因此,可以合理地得出结论,异质结形成中最重要的影响不是不同类型的半导体,而是能带对准的实现。

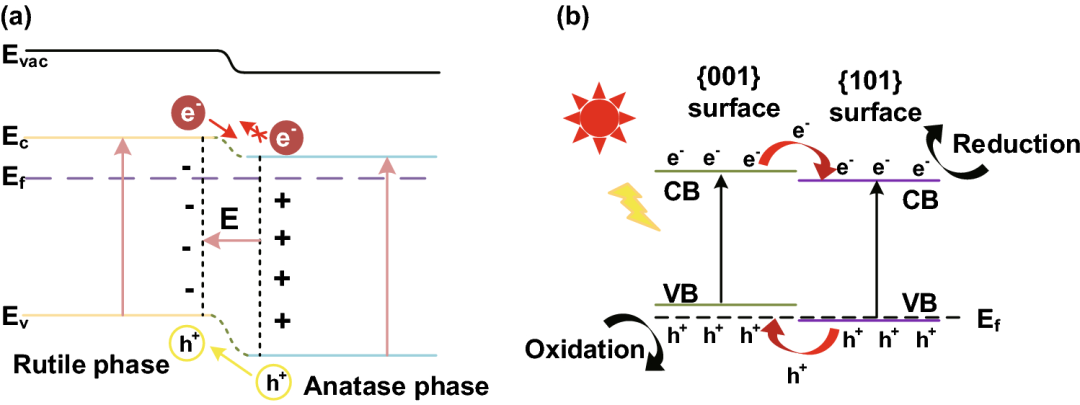

图7. 金红石和锐钛矿之间拟议的能带示意图。
(2)碳酸盐修饰的能带结构

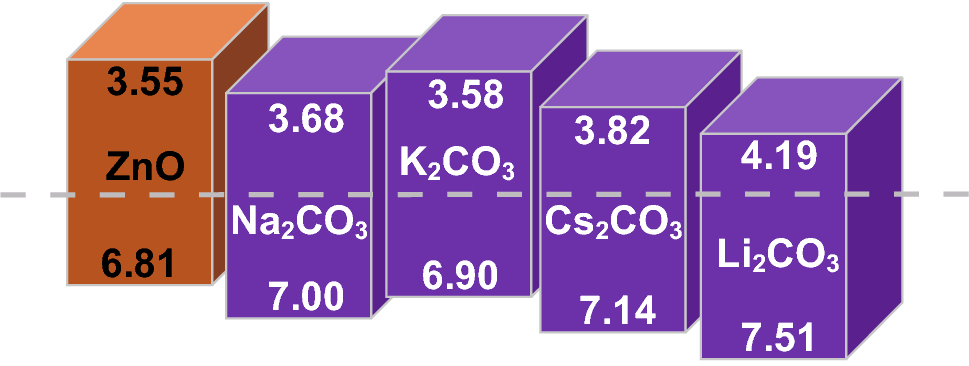

图8. 掺有各种金属碳酸盐材料的ZnO波纹层的能级。
(3)铈-碳酸盐CHC系统的相接点
二氧化铈-碳酸盐CHC系统有两种相连接的情况。在这里,纯二氧化铈相称为A相,碳酸盐结合相称为B相。碳酸盐混入会降低B相的能带结构,从而导致A相与B相之间的能带排列。
图9. (a)氧化铈-碳酸盐CHC系统相结形成示意图;(b)二氧化铈-碳酸盐CHC系统中的能带对准和内置场。
相结是提高氧化铈-碳酸盐CHC系统电导率的合理机制。类似于p–n结,相结有助于促进电子-空穴对的分离。同时,适当的能带排列和相应的BIF有助于阻止电子迁移并促进离子迁移。因此,碳酸铈-碳酸盐CHC具有出色的离子电导率和性能。
结论与展望
本综述总结了CHC的界面效应和多离子传导机理。重点介绍了能带理论,并强调了CHC系统中各组成相之间的能带对准和BIF的重要性,以加深对CHC中超离子传导的理解并提出新的科学原理。可以通过能带理论设计“高传输途径”,并且可以通过在CHC系统中构建异质结构来实现。与常规界面机械解释相比,能带对准和BIF可能提供另一种描述超离子传导的方法。能带理论和BIF提供了一种非常不同的方法来研究和深入了解内部机制,它可以是设计材料功能和理解材料特性的更广泛方法。此外,可以预见的是,将EB理论与CHC系统结合起来将加快研发速度,并扩展新一代燃料电池的应用范围。
