Nano-Micro LettersFeOOH Cocatalysts with Gradient Oxygen Vacancy Distribution Enabling Efficient and Stable BiVO₄ Photoanodes
Shiyuan Wang, Mengjia Jiao, Qian Ye, Jie Jian*, Fan Li, Guirong Su, Lu Zhang, Ziying Zhang, Zelin Ma, Jiulong Wang, Yazhou Shuang, Fang Wang, Yalong Song, Lichao Jia, Hongqiang Wang*
Nano-Micro Letters (2026)18: 147
https://doi.org/10.1007/s40820-025-01987-8
本文亮点
1. 构筑梯度氧空位，实现空穴接力传输：提出并实现“梯度分布氧空位(GOᵥ)”策略，仅需一步光刻处理即可激活FeOOH层电荷传输，为优化空穴传输动力学提供了全新、简易的技术路径。揭示并验证了GOᵥ促使FeOOH浅表层价带逐步上移，形成独特的“空穴接力传输”模式，将电荷注入效率大幅提升至近99%，极大增强了空穴提取能力。
2. 协同优化活性与稳定性，获得高效高稳光阳极：梯度氧空位的引入不仅创造了大量表面氧化活性位点，更协同FeOOH层的固有稳定性，有效抑制光腐蚀，实现了光电化学活性与长效运行稳定性的同步强化。所获BVO/FeOOH-GOᵥ光阳极的光电流密度提升至5.37 mA cm⁻²(1.23 VRHE)，同时工作稳定性显著延长至160小时。
研究背景
高效且稳定的FeOOH助催化剂对于提升BiVO₄(BVO)光阳极的光电化学(PEC)水分解性能至关重要。作为最具代表性的析氧助催化剂之一，FeOOH因其在地壳中丰富的储量、低廉的成本以及在碱性条件下优异的结构稳定性而受到广泛关注。然而，尽管广泛使用的无定形或晶态FeOOH助催化剂具有显著的结构稳定性，能够有效保护BVO光阳极免受光腐蚀，但其在实际应用中往往存在空穴传输能力不足的问题。这种空穴传输动力学的迟滞不仅限制了光生空穴从BVO光阳极到助催化剂/电解液界面的有效提取和注入，还加剧了光生载流子的表面复合，从而严重阻碍了其整体PEC水氧化活性的发挥。因此，如何在保留FeOOH固有结构稳定性的前提下，突破其空穴传输动力学的瓶颈，开发出同时具备高空穴传输速率和优异稳定性的FeOOH基助催化剂，以实现高效且可行的PEC水分解，仍然是一个亟待解决的重大挑战。
内容简介
西北工业大学王洪强等人通过采用简单的光刻蚀策略在FeOOH层中引入梯度分布的氧空位(GOᵥ)，用以助力钒酸铋光阳极实现高效光电化学水氧化，并深入研究其光电催化过程。
图文导读
I FeOOH“空穴接力传输”，增强载流子传输，丰富活性位点
如图1所示，梯度氧空位结构通过双重机制提升性能：一是构建能带阶梯实现空穴”接力传输”，大幅加快空穴动力学；二是表面高浓度氧空位捕获并富集空穴，同时创造更多析氧反应活性位点。这种设计使空穴被快速提取到表面参与水氧化反应，既提升了析氧效率，又减少了界面积累导致的光腐蚀，实现了高效与稳定的协同优化。

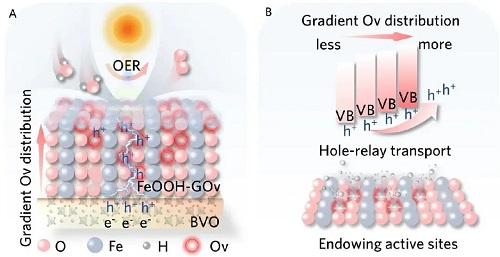

图1. (A)BVO光阳极上修饰的FeOOH层增强空穴传输能力及结构稳定性的示意图；(B)FeOOH-GOᵥ OECs光电化学性能提升的示意图。
II 梯度氧空位构筑：光刻蚀
首先在BiVO₄表面沉积了一层厚度约300 nm的FeOOH助催化剂，然后通过光刻蚀技术进行处理，在FeOOH层中成功构建了梯度氧空位分布。所得FeOOH层均匀覆盖在BiVO₄表面，界面结合紧密，无明显缺陷或脱落。透射电镜显示FeOOH均匀覆盖BiVO₄，界面结合紧密；电子能量损失谱线扫描首次证实，氧空位浓度从表面到内部呈现平滑的梯度递减趋势；X射线光电子能谱深度剖析进一步验证了这一分布特征。这些表征结果为后续性能优化奠定了可靠的材料基础。

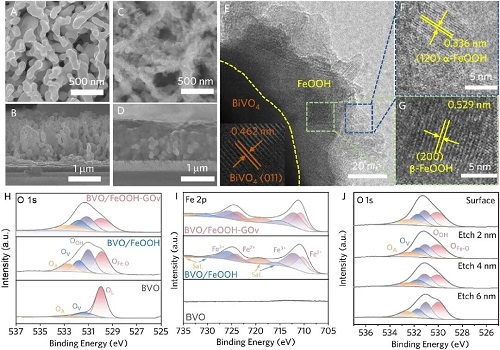

图2. (A)BVO的SEM图像和(B)其SEM图像的横截面视图；(C)BVO/FeOOH-GOᵥ的SEM图像和(D)其SEM图像的横截面视图；(E)BVO/FeOOH-GOᵥ薄膜的TEM图像(插图：BVO的HRTEM图像)；(F)(D)图中蓝色标记区域和(G)绿色标记区域的高分辨透射电子显微镜图像。(H)BVO、BVO/FeOOH和BVO/FeOOH-GOᵥ薄膜的O 1s XPS能谱；(I)BVO、BVO/FeOOH和BVO/FeOOH-GOᵥ薄膜的Fe 2p峰的XPS能谱。(J)BVO/FeOOH-GOᵥ薄膜的O1s能谱深度刻蚀图谱。

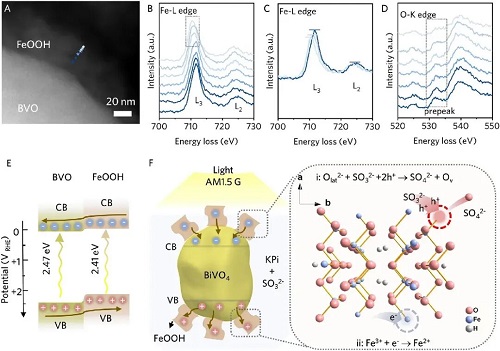

图3. (A)BVO/FeOOH-GOᵥ薄膜的STEM图像及探测路径；(B)对应于(A)探测路径的Fe L₂,₃ 边EELS光谱；(C)选定的Fe L₂,₃边EELS光谱；以及(D)对应于(A)探测路径的O K边EELS光谱；(E)BVO和FeOOH之间的能带排列结构；(F)在0.1M Na₂SO₃的KPi溶液中，PE处理过程中FeOOH中GOᵥ生成示意图。
III 光电化学性能新基准：高光电化学性能、高稳定性
BVO/FeOOH-GOᵥ光阳极在1.23 V vs. RHE条件下实现了5.37 mA cm⁻²的光电流密度，远高于裸BVO和常规FeOOH修饰样品。入射单色光子-电子转换效率在300-500 nm范围内峰值超过90%，电化学阻抗谱显示电荷传输电阻最小。在长达160小时的连续测试中光电流密度几乎无衰减，而常规样品100小时后性能下降约30%。优异的稳定性源于瞬时空穴提取机制，有效抑制了界面光腐蚀，创下同类材料最长稳定性纪录。
图4. (A)在1 M磷酸钾缓冲液(pH = 7)中测量的BVO、BVO/FeOOH和BVO/FeOOH-GOᵥ薄膜的J-V曲线(虚线为相应的暗电流)；(B)在1 M磷酸钾缓冲液(pH = 7)中，1.23 VRHE下测量的BVO/FeOOH-GOᵥ和BVO/FeOOH薄膜的光电流密度分布；(C)IPCEs；(D)EIS曲线以及(E)在1 M磷酸钾缓冲液(pH = 7)中测量的BVO、BVO/FeOOH和BVO/FeOOH-GOᵥ薄膜的电荷注入效率；(F)在1 M磷酸钾缓冲液(pH = 7)中，1.23 VRHE下测量的BVO、BVO/FeOOH和BVO/FeOOH-GOᵥ光阳极的长期稳定性；(G)稳定性测量后不同KPi的ICP分析；(H)BVO/FeOOH-GOᵥ光阳极与先前报道的FeOOH相关BVO光阳极的电流密度和稳定性对比。

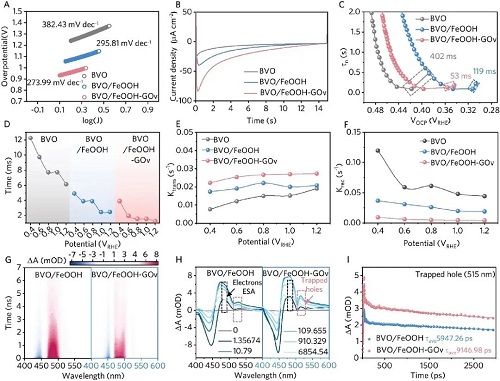

图5. (A)塔菲尔斜率曲线；(B)在黑暗条件下；于0.4 VRHE下测得的阴极光电流曲线的延迟；(C)OCP推导出的载流子传输寿命；(D)载流子传输时间；(E)BVO、BVO/FeOOH和BVO/FeOOH-GOᵥ薄膜的Ktrans；以及(F)Krec；(G)TA光谱；(H)选定延迟时间下的TAS；(I)分别对应BVO/FeOOH和BVO/FeOOH-GOᵥ薄膜中捕获空穴信号的TAS衰减曲线。
IV 能带结构与载流子动力学
首次揭示了梯度氧空位加速空穴传输的微观机制。梯度氧空位导致FeOOH价带在空间上呈现渐进式上移，形成天然的“能带阶梯”。紫外光电子能谱表明，表面区域价带位置最高，靠近BiVO₄区域价带最低。对于光生空穴而言，这个阶梯结构如同一个接力赛道——空穴从一个能级”跃迁”到下一个能级时，始终处于能量有利的状态，从而获得持续的传输动力，大大提升了空穴传输动力学。

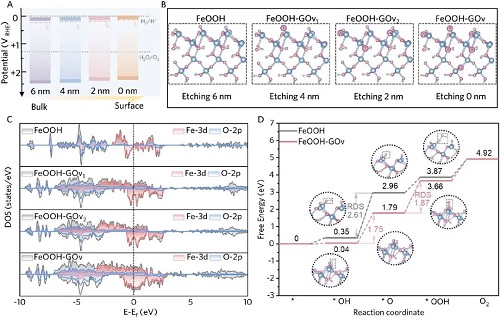

图6.(A)不同蚀刻深度的BVO/FeOOH-GOᵥ薄膜的能带结构；(B)不同FeOOH的初始结构模型(蓝色球：Fe原子；粉色球：O原子；灰色球：H原子；初始模型中标出的较大O原子为被扣除的O原子)；(C)不同FeOOH的计算TDOS(灰色)、Fe-3d(红色)和O-2p(蓝色)PDOS；其中费米能级设为0，以及(D)在U=0 V下，FeOOH和FeOOH-GOᵥ表面OER过程的计算吉布斯自由能图。
V 总结
本研究提出一种简单的光刻蚀策略能够在FeOOH层中引入梯度分布的氧空位，显著增强光生空穴的传输动力学。FeOOH-GOᵥ层使BiVO₄光阳极在1.23 VRHE下实现了高达5.37 mA cm⁻²的光电流密度和长达160小时的稳定性，这一研究的意义不仅在于刷新了FeOOH/光电极性能记录，更在于提供了一种优化析氧助催化剂的有效途径，为构建高效稳定的光电化学水分解器件开辟了新思路。
作者简介
关于我们
Nano-Micro Letters《纳微快报(英文)》是上海交通大学主办、在Springer Nature开放获取(open-access)出版的学术期刊，主要报道纳米/微米尺度相关的高水平文章(research article, review, communication, perspective, highlight, etc)，包括微纳米材料与结构的合成表征与性能及其在能源、催化、环境、传感、电磁波吸收与屏蔽、生物医学等领域的应用研究。已被SCI、EI、PubMed、SCOPUS等数据库收录，2024 JCR IF=36.3，学科排名Q1区前2%，中国科学院期刊分区1区TOP期刊。多次荣获“中国最具国际影响力学术期刊”、“中国高校杰出科技期刊”、“上海市精品科技期刊”等荣誉，2021年荣获“中国出版政府奖期刊奖提名奖”。欢迎关注和投稿。
Web: https://springer.com/40820
E-mail: editor@nmlett.org
Tel: 021-34207624
如果文章对您有帮助，可以与别人分享！：Nano-Micro Letters » 西北工业大学王洪强等：梯度氧空位FeOOH助力高效高稳水氧化
东北大学青勇权: 超疏水可穿戴应变传感器：从设计到高稳定范式
High Polarity Doping of CoFe Layered Hydroxides: Bifunctional and Corrosion Resistant Anion Exchange Membrane Seawater Electrolyzers Anandhan Ayyappan Saj, Sampath Prabhakaran, Mohsin Rasool, Kousik Bhunia, Dongho Lee, Hyunseok Ko, Tukaram D. Dongale, Muthukumar Perumalsamy, Arul Saravanan Raaju Sundhar, Do Hwan Kim & Sang Jae Kim Nano-Micro Letters (2026)18: 393 https://doi.org/10.1007/s40820-026-02230-8 本文亮点 1. 催化机理优化：本研究采用氧化镁纳米颗粒辅助法制备钴铁层状金属氢氧化物(CoFe LMH)；氟掺杂可选择性调控铁位点并保持钴位点结构完整，有效改性钴铁层状氢氧化物的电子结构，使铁原子形成高自旋构型，进而提升催化活性。 2. 抗腐蚀能力突出：本研究通过氟掺杂改性样品 F-CoFe LMH-8 为双功能催化剂，在海水环境中兼具优异的亲水性、亲氧性，同时具备显著的疏氯特性，可有效排斥氯离子。 3. 长周期运行稳定：本研究以 F-CoFe LMH-8 同时作为阴、阳极组装的阴离子交换膜电解装置，在海水电解体系中，施加 2.3 V 电压即可实现1 A⋅cm⁻²的电流密度；装置连续运行 500 小时，电压衰减率仅为0.15 μV⋅h⁻¹，展现出极佳的运行稳定性。 微信图片_2026-06-23_091114_955.png 研究背景 氢能被视作清洁能源核心载体，电解水制氢是实现 “氢经济” 的主流技术，传统电解水依赖大量淡水资源，大规模应用受限。而海水储量丰富、取用便捷，直接海水电解成为替代淡水制氢、降低成本的理想路线，但面临两大核心难题：一是海水中大量氯离子会引发电极腐蚀、发生竞争性析氯副反应，严重破坏催化剂结构、降低产氢效率；二是析氢反应(HER)与析氧反应(OER)动力学缓慢，现有非贵金属催化剂活性不足、稳定性差。 目前主流层状双氢氧化物(LDH)类电极材料，在碱性海水体系中易发生结构重构，氯离子极易侵蚀活性位点；各类阴离子插层、表面改性等手段虽有改善，但普遍存在工作电压高、稳定时长短、难以工业化的问题。而贵金属催化剂活性优异，但价格昂贵、储量稀缺，无法满足规模化海水电解需求，因此开发低成本、高活性、耐氯腐蚀的非贵金属双功能电解催化剂具有重要现实意义。 内容简介 海水电解制绿氢是一项极具发展前景的技术，但OER动力学迟缓、氯离子腐蚀等问题严重制约了其实际应用。全北国立大学Do Hwan Kim等制备了一种新型氟掺杂钴铁层状金属氢氧化物催化剂(F-CoFe LMH-8)，该材料是性能优异的双功能电催化剂。在电流密度为10 mA⋅cm⁻²条件下，其HER、OER的过电位分别仅为 81.23 mV 和 265.5 mV。理论计算与实验结果表明：氟掺杂可调控材料电子结构，使铁活性位点转变为高自旋构型，优化反应中间体吸附能，同时赋予材料疏氯特性，有效抵御氯离子带来的腐蚀。将 F-CoFe LMH-8 同时作为阴、阳极双功能催化剂，组装得到阴离子交换膜水电解槽(AEMWE)，在连续制氢过程中表现出优异性能：在 1 mol/L KOH溶液中，电流密度可达1.2 A⋅cm⁻²；在 1 mol/L KOH+0.5 mol/L NaCl混合溶液中，电流密度为1.02 A⋅cm⁻²；在海水基 1 mol/L KOH体系中，施加 2.3 V 电压即可实现1 A⋅cm⁻²的电流密度。此外，研究采用长短期记忆(LSTM)机器学习模型对 F-CoFe LMH-8 的稳定性进行预测。该研究思路为定向设计适用于海水电解阴离子交换膜电解槽(AEMWE)、可规模化制氢的高稳定性、疏氯型高性能电催化剂，提供了一套完整的研究方案。 图文导读 I F-CoFe LMH的制备与表征 图1展示了氟掺杂钴铁层状氢氧化物的合成流程与物化性质。本研究采用氧化镁纳米颗粒辅助法制备钴铁层状金属氢氧化物(CoFe LMH)材料，高分辨透射电镜(TEM)观测结果显示(图1b-e)，氟掺杂并未破坏材料原本的纳米片形貌：其中未掺杂样品 CoFe LMH-3 的晶面间距为 0.2521 nm，氟改性后的 F-CoFe LMH-8 晶面间距增至 0.2612 nm，直观证明掺杂后材料晶格发生膨胀。结合XRD、Raman光谱与傅里叶变换红外光谱(图1f-h)测试结果可知，氟元素成功掺入晶体晶格且未生成其他杂相，同时有效调控了材料内部金属 – 氧键、羟基等化学键与表面官能团结构。图1i结合电子顺磁共振结果进一步证实，F-CoFe LMH-8 的信号强度显著高于原始样品，说明氟掺杂成功诱导铁原子形成高自旋构型，这一结构特征是该催化剂能够展现优异电催化性能的核心原因。 1.png 图1 (a) 材料合成示意图；(b、c) CoFe LMH-3 在不同放大倍数下的高分辨透射电镜图；(d、e) F-CoFe LMH-8 在不同放大倍数下的高分辨透射电镜图(插图为对应的选区电子衍射图谱)；CoFe LMH-3 与 F-CoFe LMH-8 的：(f) 粉末 XRD及对应晶面间距、(g) Raman光谱、(h) 傅里叶变换红外光谱、(i) 电子顺磁共振图谱。 图2通过多种表征手段，深入分析了氟掺杂前后钴铁层状氢氧化物的元素化学态、原子配位环境与电子结构特征。XPS谱图分别采集了Co、Fe、O、F四种元素的精细谱图(图2a-d)，对比测试结果可见，氟掺杂后钴元素的特征峰位置、峰形均未发生明显偏移，证明钴位点的化学价态与局域电子环境基本保持不变；而铁元素的特征衍射峰出现显著位移，结合能发生规律性改变，直观反映出氟掺杂对铁原子电子云分布产生了明显调控。由此可见氟掺杂对钴元素的电子环境影响微弱，但会显著改变铁元素的结合能，证明氟原子可选择性作用于铁位点，同时完整保留钴活性中心的结构。同时图谱中出现了清晰的氟元素特征峰，也直接证实氟原子成功负载于材料表面并参与结构构建。 在此基础上，图2e-l通过X 射线吸收近边结构(XANES)与扩展 X 射线吸收精细结构(EXAFS)测试进一步印证了这一规律：钴的 K 边吸收谱与配位键长基本无变化，而铁的 K 边吸收峰向高能方向偏移，Fe-O 键作用明显增强，金属间键合被弱化。结合小波变换扩展 X 射线吸收精细结构图谱能够看出，氟掺杂精准调控了铁的局域配位环境，最终诱导铁形成高自旋状态，从原子层面揭示了材料催化性能提升的内在机理。 2.png 图2 CoFe LMH-3 与 F-CoFe LMH-8 的 XPS 精细谱：(a-d) Co、Fe、O、F；(e) 钴 K 边 X 射线吸收近边结构谱及 (f) 对应的扩展 X 射线吸收精细结构谱；(g) 铁 K 边 X 射线吸收近边结构谱及 (h) 对应的扩展 X 射线吸收精细结构谱；钴 K 边小波变换扩展 X 射线吸收精细结构谱：(i) CoFe LMH-3、(j) F-CoFe LMH-8；铁 K 边小波变换扩展 X 射线吸收精细结构谱：(k) CoFe LMH-3、(l) F-CoFe LMH-8。 II F-CoFe LMH的电化学性能 图3综合展示了系列催化剂的电化学性能、界面反应特征与理论吸附特性。图 3a、3b分别为线性扫描伏安曲线与塔菲尔斜率，结果表明氟掺杂改性后的 F-CoFe LMH-8 拥有更优异的反应动力学性能，电荷转移阻力更低，电催化反应速率远优于未掺杂的 CoFe LMH-3。图 3c奈奎斯特图同样印证了该结论，F-CoFe LMH-8 的圆弧半径明显更小，代表材料界面电荷传输效率更高、导电性能更佳。 图 3d、3e 与 3f、3g为扫描电化学显微镜测试结果，分别呈现了两种材料的基底电流与探针电流分布。F-CoFe LMH-8 的电流响应强度显著更高，说明其表面活性位点数量丰富，且反应活性分布均匀。图 3h是 F-CoFe LMH-8 在恒定电流密度−50 mA⋅cm −2下的电化学稳定性测试，全程电位波动极小，体现出出色的电化学耐久性能。 结合理论计算，图 3i、3j、3k分析了氢吸附中间体在钴、铁、氧位点的吸附能与吉布斯自由能：铁位点对氢中间体的吸附强度最为适中，既保障反应顺利推进，又不会因吸附过强占据活性位点，从理论层面解释了该材料析氢催化活性突出的内在原因。 3.png 图3 (a) 不同组分氟掺杂与未掺杂钴铁层状氢氧化物催化剂的线性扫描伏安曲线；(b) 对应的塔菲尔斜率；(c) CoFe LMH-3 与 F-CoFe LMH-8 的奈奎斯特图；CoFe LMH-3 的扫描电化学显微镜测试：(d) 基底电流分布、(e) 探针电流分布；F-CoFe LMH-8 的扫描电化学显微镜测试：(f) 基底电流分布、(g) 探针电流分布；(h) F-CoFe LMH-8 在恒定电流密度 −50 mA⋅cm⁻² 下的电化学稳定性测试；氟掺杂钴铁层状氢氧化物催化剂上氢吸附中间体在 (i) 钴位点、(j) 铁位点、(k) 氧位点的吸附能；钴、铁、氧位点上氢吸附中间体的吉布斯自由能。 图4围绕不同组分催化剂的析氧电化学性能、反应机理及电子结构展开分析。图 4a、4b为各样品的线性扫描伏安曲线与塔菲尔斜率，对比多款未掺杂、氟掺杂钴铁层状氢氧化物可以发现，F-CoFe LMH-8 的起始电位更低、塔菲尔斜率更小，代表其OER动力学最优，催化反应速率领先其余样品。图 4c的奈奎斯特图进一步佐证了上述结论，相较于 CoFe LMH-3，F-CoFe LMH-8 的阻抗圆弧半径更小，界面电荷转移阻力更低，电子传输能力更强。图 4d、4e和图 4f、4g为扫描电化学显微镜测试结果，F-CoFe LMH-8 的基底电流与探针电流信号更强，说明材料表面活性位点分布均匀且本征活性更高。 图 4h的稳定性测试结果显示，F-CoFe LMH-8 在持续工作过程中性能保持稳定，具备良好的长效服役能力。结合图 4iOER机理图与图 4j吉布斯自由能图，可明确材料的反应路径与最优活性位点。图 4k、4l的分态密度图谱则揭示了电子结构差异：氟掺杂有效调控了费米能级附近的电子态密度，提升了电子迁移能力，最终从电子层面阐明了 F-CoFe LMH-8 高效催化OER的本质。 4.png 图4 (a) 多种样品的线性扫描伏安曲线；(b) CLMH、CoFe LMH-1、CoFe LMH-2、CoFe LMH-3、CoFe LMH-4、FLMH-5、F-CLMH-6、F-CoFe LMH-6、F-CoFe LMH-7、F-CoFe LMH-8、F-CoFe LMH-9 及 F-FLMH-10 的塔菲尔斜率；(c) CoFe LMH-3 与 F-CoFe LMH-8 的奈奎斯特图；CoFe LMH-3 的扫描电化学显微镜测试：(d) 基底电流、(e) 探针电流；F-CoFe LMH-8 的扫描电化学显微镜测试：(f) 基底电流、(g) 探针电流；(h) F-CoFe LMH-8 的稳定性测试；(i) OER机理；(j) F-CoFe LMH OER的吉布斯自由能图(用于确定反应活性位点)；(k) CoFe LMH-3、(l) F-CoFe LMH-8 不同配位位点的分态密度图。 III F-CoFe LMH的耐蚀性测试与机理 图5聚焦催化剂在海水体系下的耐腐蚀性、电化学行为与作用机制。图 5a测试了 F-CoFe LMH-8 在纯KOH溶液、模拟海水以及添加天然海水的电解液中的线性扫描伏安曲线，样品在三类体系中均保持稳定的电化学响应，初步体现出良好的海水环境适应性。图 5b为两种材料在模拟海水中的线性极化曲线，相比 CoFe LMH-3，F-CoFe LMH-8 的腐蚀电流更低，抗腐蚀能力大幅提升。图 5c氯离子吸附能图谱直观说明，F-CoFe LMH-8 对氯离子的吸附作用较弱，能够有效减少氯离子在材料表面附着，这也是其具备优异疏氯性能的关键。图 5d奈奎斯特图与图 5e弛豫时间分布分析结果显示，氟掺杂改性后材料的阻抗特征更优，界面结构在模拟海水中不易被破坏。图 5f、5g多电位相频特性曲线进一步反映出，F-CoFe LMH-8 在不同电位下电化学界面状态更稳定。 图 5h原位拉曼光谱证明，长期处于模拟海水环境中，材料的晶体结构与化学键未发生明显改变，结构稳定性优异；图 5i长效稳定性测试也验证了该结果。图 5j–5q为不同电位下的扫描电化学显微镜测试数据，在 0.3 V 和 0.35 V(vs Ag/AgCl)电位条件下，F-CoFe LMH-8 的基底电流与探针电流信号始终稳定且强度更高，表明其表面活性位点在海水体系中可正常发挥作用。最后，图 5r为离子作用机理示意图，清晰阐释了材料排斥氯离子、保障催化反应持续进行的微观原理。 5.png 图5 (a) F-CoFe LMH-8 在 1 mol/L KOH溶液、模拟海水(1 mol/L KOH+0.5 mol/L NaCl)以及天然海水配制的 1 mol/L KOH 溶液中的线性扫描伏安曲线；(b) CoFe LMH-3 与 F-CoFe LMH-8 在模拟海水中的线性极化曲线；(c) 氯离子吸附能图谱；(d) 奈奎斯特图；(e) CoFe LMH-3 与 F-CoFe LMH-8 的弛豫时间分布分析；(f) CoFe LMH-3、(g) F-CoFe LMH-8 的多电位相频特性分析；(h) F-CoFe LMH-8 在模拟海水中的原位拉曼测试结果；(i) 其电化学稳定性测试结果。在参比电极银 / 氯化银电位为 0.3 V 条件下，CoFe LMH-3 的扫描电化学显微镜测试：(j) 基底电流、(k) 探针电流；电位升至 0.35 V 时：(l) 基底电流、(m) 探针电流。在 0.3 V(vs Ag/AgCl)条件下，F-CoFe LMH-8 的扫描电化学显微镜测试：(n) 基底电流、(o) 探针电流；电位升至 0.35 V 时：(p) 基底电流、(q) 探针电流。(r) 离子在 F-CoFe LMH-8 材料表面的作用机理示意图。 IV F-CoFe LMH的稳定性测试 图6主要探究了催化剂在电解液及电解器件中的综合性能、长效稳定性与运行表现。图 6a、6b是 CoFe LMH-3 与 F-CoFe LMH-8 在模拟海水电解液(1 mol/L KOH+0.5 mol/L NaCl)中的线性扫描伏安曲线与多阶电流密度稳定性测试，对比可见 F-CoFe LMH-8 电化学活性更出色，在阶梯式变化的电流工况下性能也能平稳维持。图 6c进一步开展大电流稳定性测试，该样品在200 mA⋅cm⁻²、400 mA⋅cm⁻²高电流密度下持续工作，电位无明显波动，耐受大电流冲击的能力较强。 图 6d为阴离子交换膜水电解槽(AEMWE)装置示意图，直观展示了器件整体结构。图 6e、6f分别是搭载 F-CoFe LMH-8 双功能催化剂的电解槽，在三种不同电解液体系下的极化曲线与奈奎斯特图，结果表明该电解槽在常规碱液、模拟海水、天然海水体系中均拥有较低的极化电压与界面阻抗，环境适配性良好。 图 6g记录了电解槽的长期运行稳定性，器件可连续稳定工作。图 6h将电解槽电压衰减率与美国能源部(DOE)既定指标进行对比，本体系衰减速率远低于标准要求，长效运行优势显著。图 6i针对海水体系下的电解槽开展不同运行时长的弛豫时间分布分析，数据证明随着运行时间增加，器件界面结构与电化学特性未出现明显劣化。图 6j借助时序分析法对催化剂及电解器件的长期稳定性进行预测，进一步佐证了该材料在海水电解规模化应用中的潜力。 6.png 图 6 (a) CoFe LMH-3 与 F-CoFe LMH-8 催化剂在 1 mol/L KOH+0.5 mol/L NaCl体系中的线性扫描伏安曲线；(b) 多阶电流密度下的稳定性测试结果；(c) F-CoFe LMH-8 在上述电解液中，分别恒定电流密度为 200 mA⋅cm⁻²、400 mA⋅cm⁻² 时的稳定性测试；(d) 阴离子交换膜水电解槽(AEMWE)装置示意图；(e) 采用 F-CoFe LMH-8 双功能催化剂组装的电解槽，分别在 1 mol/L KOH、1 mol/L KOH+0.5 mol/L NaCl、1 mol/L KOH+天然海水体系下的极化曲线；(f) 对应的奈奎斯特图；(g) 该电解槽的长期运行稳定性；(h) 电压衰减率与美国能源部(DOE)技术指标对比；(i) F-CoFe LMH-8 基电解槽在海水体系中不同运行时长下的弛豫时间分布分析；(j) 借助时序分析法对催化剂稳定性进行的预测结果。 V 总结 综上所述，本研究对钴铁层状金属氢氧化物进行氟掺杂改性，成功制备出一种性能优异、稳定性强的双功能电催化剂，可应用于长效海水电解体系。氟掺杂可精准调控钴铁层状氢氧化物的铁配位位点，同时不会破坏用于OER的钴活性金属中心。所制备的 F-CoFe LMH-8 兼具出色的析氢与析氧催化性能：电流密度达到10 mA⋅cm⁻²时，析氢过电位为 81.23 mV，析氧过电位为 265.5 mV。氟掺杂能够强化铁位点的铁 – 氧键作用，促使双电层内氢氧根离子持续富集，有效抑制氯离子腐蚀，进而提升催化剂的催化活性与服役寿命。此外，采用 F-CoFe LMH-8 同时作为阴、阳极组装的阴离子交换膜海水电解槽，在 2.3 V 电压下可实现1 A⋅cm⁻²的电流密度；在0.125 A⋅cm⁻²恒定电流下连续运行 500 小时，电压衰减率仅为0.15 μV⋅h⁻¹，不仅达到美国能源部相关技术指标，也证明该体系具备工业化应用潜力。本研究为简易制备高性能、抗腐蚀海水电解催化剂提供了新思路，可推动阴离子交换膜海水电解槽的长效稳定运行。 作者简介 7.jpg图片 Do Hwan Kim 本文通讯作者 韩国全北国立大学 教授 ▍主要研究领域 电催化水分解、海水电解、阴离子交换膜电解槽技术以及非贵金属催化材料设计。 ▍主要研究成果 Do Hwan Kim教授任职于韩国全北国立大学，为科学教育学部教授、表面化学实验室负责人，主要研究方向涵盖电催化水分解、海水电解、阴离子交换膜电解槽技术以及非贵金属催化材料设计，在Adv. Funct. Mater.、Nano Energy 等知名期刊累计发表 SCI 论文 130 余篇，总引用量超 5000 次，h 指数约 40，研究成果多见于，在本研究中主要负责催化剂设计、电子结构调控与电解槽性能测试分析。 ▍Email：dhk201@jbnu.ac.kr 图片8.png Sang Jae Kim 本文通讯作者 韩国济州国立大学 教授 ▍主要研究领域 海水电解双功能催化剂、层状氢氧化物复合材料、电极界面调控及抗氯离子腐蚀技术。 ▍主要研究成果 Sang Jae Kim教授毕业于日本东北大学，曾赴剑桥大学、佐治亚理工学院开展访学研究，现任韩国济州国立大学教授、纳米材料与系统实验室负责人，长期致力于海水电解双功能催化剂、层状氢氧化物复合材料、电极界面调控及抗氯离子腐蚀技术研究，多项成果发表于Adv. Energy Mater.、Small等高水平期刊，累计发表 SCI 论文 150 余篇，h 指数达 73。 ▍Email：kimsangj@jejunu.ac.kr 撰稿：《纳微快报(英文)》编辑部 编辑：《纳微快报(英文)》编辑部 关于我们 9.jpg Nano-Micro Letters《纳微快报(英文)》是上海交通大学主办、在Springer Nature开放获取(open-access)出版的学术期刊，主要报道纳米/微米尺度相关的高水平文章(research article, review, communication, perspective, highlight, etc.)，包括微纳米材料与结构的合成、表征、性能及其在能源、催化、环境、传感、人工智能、电磁波吸收与屏蔽、健康监测、生物医药等领域的应用研究及高水平综述。期刊已被SCI、EI、PubMed、SCOPUS等数据库收录，2025 JCR IF=38.5，学科排名Q1区前1.5%。多次荣获“中国最具国际影响力学术期刊”、“中国高校杰出科技期刊”、“上海市精品科技期刊”等荣誉，2021年荣获“中国出版政府奖期刊奖提名奖”。欢迎关注和投稿。 期刊网址: https://springer.com/40820 投稿网址：https://mc03.manuscriptcentral.com/nmlett E-mail: editorial_office@nmlett.org Tel: 86-21-34207624
过程所郭旸旸/姚明水/朱廷钰等综述：柔性MOFs在CO₂及其同位素中的吸附分离机制、调控策略与潜在应用
海工纪小宇&清华杨洋&中科院崔光磊等综述：聚氧化乙烯的分子内设计，解锁固态电解质与高能电池新蓝图
