一步无模板电化学沉积方法制备Mn3O4纳米结构用于超级电容器电极材料

澳大利亚新南威尔士大学材料科学与工程学院的Adnan Younis和Dewei Chu利用一种简便、高效、经济的电化学沉积方法合成了Mn3O4薄膜并应用与超级电容器电极材料。通过前驱体浓度和沉积时间的调节可有效实现对Mn3O4纳米结构的表面形貌调控,从而调控其电化学性能。最优条件下,0.5 A g-1电流密度下其比容量达到210F g-1。进一步地,基于这种材料制备了Mn3O4/泡沫碳复合材料电极,具有优异的比容量同时在4000循环周期下容量基本未衰减。

研究结果发表于Nano-Micro Letters上2016年第8卷第二期。

全文链接http://dx.doi.org/10.1007/s40820-015-0074-0
文章引用信息:

Zhenjun Qi. Adnan Younis . Dewei Chu . Sean Li,A Facile and Template-Free One-Pot Synthesis of Mn3O4 Nanostructures as Electrochemical Supercapacitors.Nano-Micro Lett. (2016)8(2):165–173,http://dx.doi.org/doi:10.1007/s40820-015-0074-0.

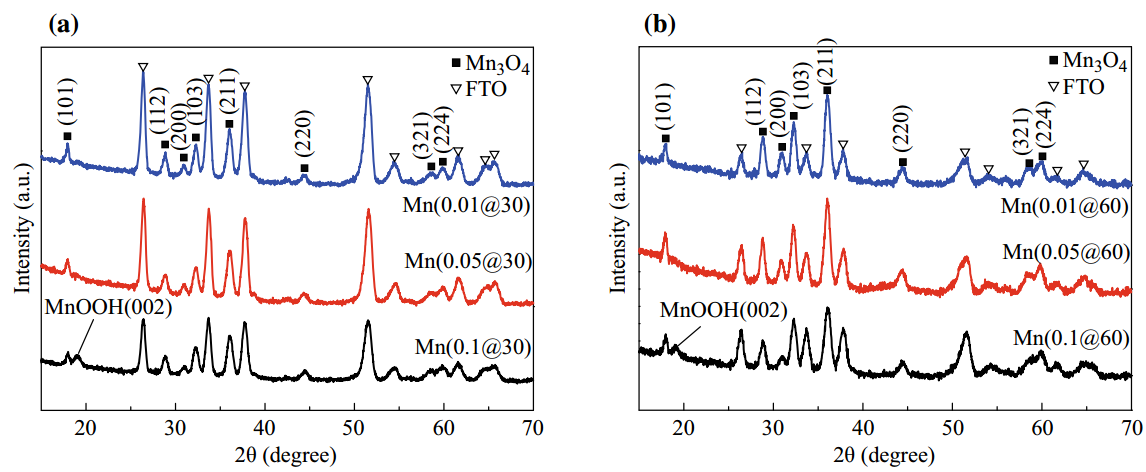

Fig. 1 XRD patterns of samples (a)Mn(0.01@30), Mn(0.05@30), Mn(0.1@30); and (b) Mn(0.01@60), Mn(0.05@60), Mn(0.1@60)

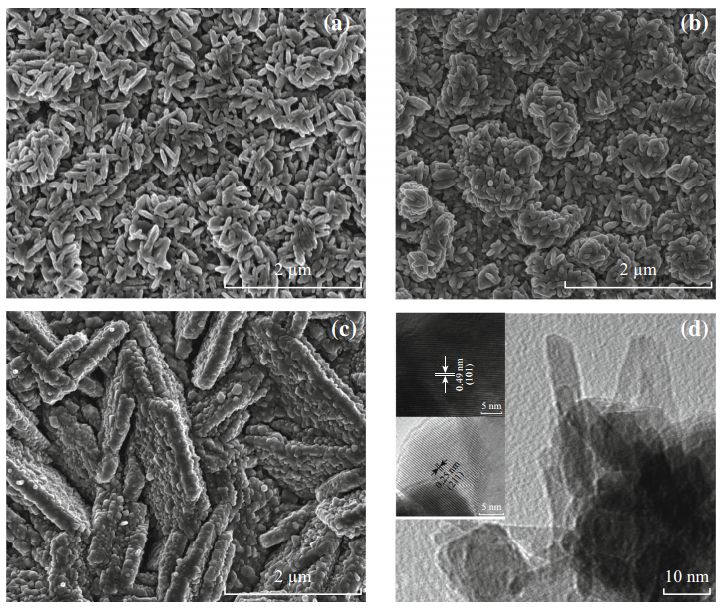

Fig. 2 Surface morphologies of Mn3O4 samples (a) Mn(0.01@30), (b) Mn(0.05@30), and( c) Mn(0.1@30). (d) TEM image of Mn(0.05@30) showing cross-inter-linked nano-platelets with the length range from 20 to 50 nm and the width range from 5 to 10 nm. The inset HRTEM images showing lattice spacing

如果对你有帮助,请分享给别人!:纳微科技 » 一步无模板电化学沉积方法制备Mn3O4纳米结构用于超级电容器电极材料

赞 (3)
