NML综述 | 争议与挑战: 低维含铅卤化物钙钛矿中发光中心和边界态的起源

Origin of Luminescent Centers and Edge States in Low-Dimensional Lead Halide Perovskites: Controversies, Challenges and Instructive Approaches

Jiming Bao,Viktor G. Hadjiev

Nano-Micro Lett. (2019) 11: 26

https://doi.org/10.1007/s40820-019-0254-4

    本文亮点

1  总结了低维钙钛矿中有争议的发光中心和边缘状态。

2  评估实验证据,并讨论质疑和争议的根本原因。

3  提出了新的实验技术来解决这些争议,并确定了发光中心的性质。

       内容简介

卤化铅钙钛矿具有良好的电子光学性能和耐缺陷性,是实现高效、低成本太阳能电池和发光器件的理想材料。最近,对低维钙钛矿中明显的深能级和高发光状态的观测引起了极大关注。

👇

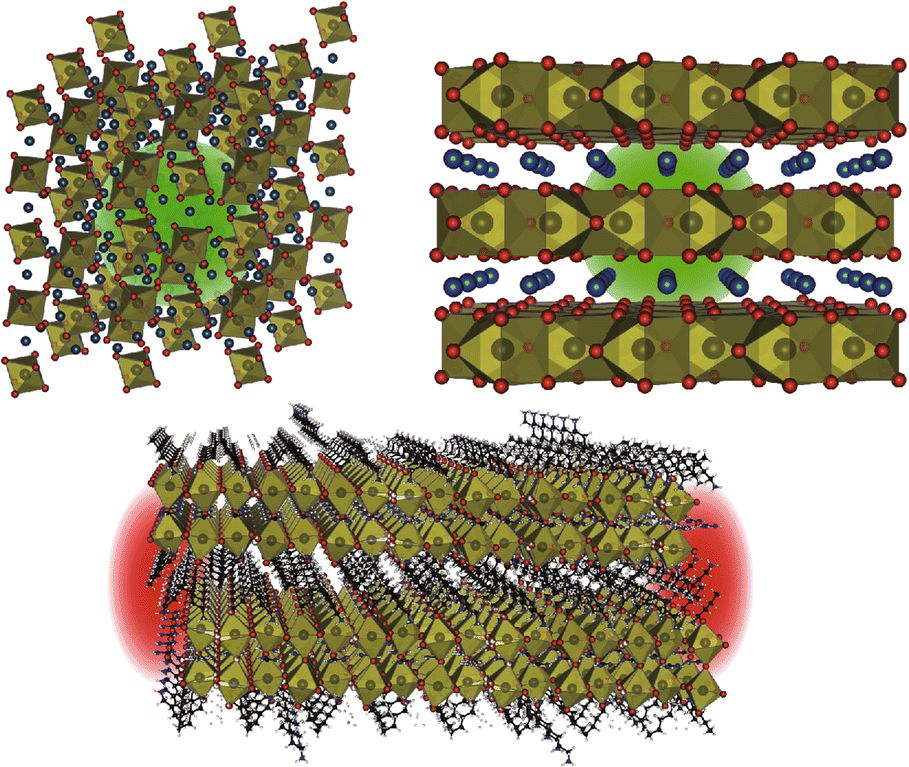

引起二维CsPb2Br5和零维Cs4PbBr6产生绿光的原尚存争议:一、由固有的点缺陷引起;二、仅由嵌入在透明宽带隙半导体中的高亮度CsPbBr3纳米晶体引起。此外,二维Ruddlesden-Popper钙钛矿深部边缘发射的性质仍未得到很好的解释。

美国休斯顿大学包吉明在本综述中分别分析了支持对立解释的实验证据,并讨论了争论的焦点及其根本原因。同时指出了现有密度泛函理论建模方法的不足和卤化铅钙钛矿的固有点缺陷。

      图文导读

二维宽带隙CsPb2Br5的发光状态

CsPb2Br5为层状卤化铅结构,Pb-Br骨架由Cs层分隔(图2a)。Zhang等人率先报道了CsPb2Br5对3D全无机钙钛矿CsPbBr3的有益作用:CsPb2Br5纳米颗粒与CsPbBr3纳米晶体的结合,使CsPbBr3的PL提高了数倍,CsPbBr3发光二极管(led)的外部量子效率提高了50%。

图2b、c显示,超过90%的CsPbBr3被CsPb2Br5纳米颗粒所覆盖,但CsPb2Br5/CsPbBr3的荧光和荧光量子产率几乎与纯CsPbBr3纳米晶体相同。

从图2d、e可以看出,这些纳米颗粒并不是单相的,高分辨率透射电镜可以看出,它们是CsPb2Br5/CsPbBr3纳米复合材料,具有黑色的较小的CsPb2Br5纳米晶与较大的CsPbBr3纳米颗粒相连接。

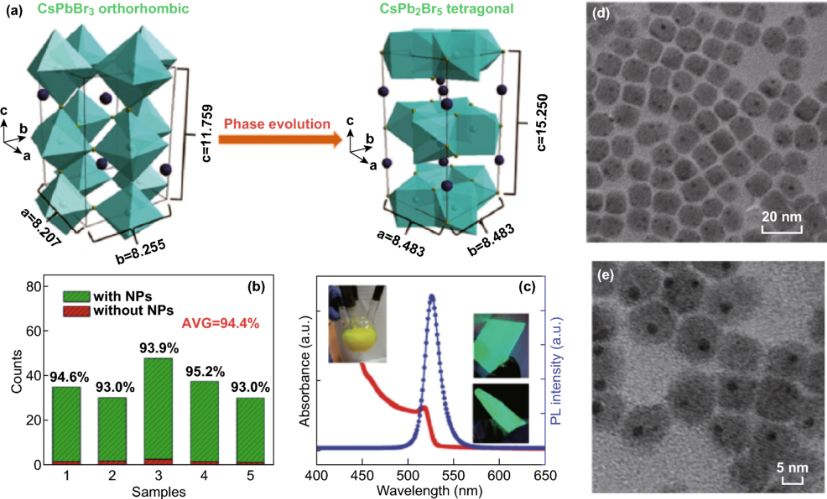

图2 a) 正方CsPbBr3和正方CsPb2Br5晶体结构示意图(蓝球:Cs+)。所有单元格参数的单位为埃米。b) CsPb2Br5纳米粒子包覆CsPbBr3纳米晶的比例及其荧光量子产率(PLQY)。c ) CsPb2Br5/CsPbBr3复合材料的吸收和荧光光谱。插图展示了在四颈烧瓶中获得的产品,以及CsPb2Br5/CsPbBr3在紫外光激发下沉积在玻璃和管上的发光情况。d) 不同放大倍数下全无机CsPb2Br5/CsPbBr3纳米复合材料的透射电镜图像。e) 黑点是CsPb2Br5纳米粒子。

👇

卤化铅钙钛矿发光中心起源的问题与挑战

利用DFT对卤化铅钙钛矿的基本性质和预期的本征点缺陷进行了广泛的研究。首次尝试用局部密度泛函(LDA)和广义梯度近似(GGA)作为GGA-PBE计算卤化铅钙钛矿的带隙结构,得到了与实验值一致的带隙值。

在GGA-PBE计算中必须包含强自旋轨道耦合(SOC),而在卤化铅钙钛矿中由于铅是一种重金属,具有强SOC,因此导致了对这些材料中带隙值的严重低估。这也显著影响了天然点缺陷(空位、间隙和反位)和缺陷复合物的能量计算。不同缺陷相对于禁带边缘的能级位置随SOC的激活而变化,这使得将某些缺陷指定为深间隙发光中心的说法存疑。

作者简介

包吉明

(本文通讯作者&第一作者)

教授、博士生导师

美国休斯顿大学电子工程系

主要研究方向:

表面等离子共振和光学成像生物探测,过渡金属氧化物光解水,半导体纳米线光电材料与器件,光纤传感器及钙钛矿材料光电性能等。

其课题组作为世界领先研究团队,首先发现并揭示了激光导流液体现象,解释了二维铅卤化物钙钛矿发光机理。率先发现并解释了二维过渡金属二卤化物共振发光及吸收共振现象,通过CVD首次合成单层及扭曲双层石墨烯。

E-mail: jbao@central.uh.edu

相关阅读

钙钛矿 · 往期回顾 👇

综述:光电“明星”材料!无铅卤素双钙钛矿

综述:光伏混合卤化物钙钛矿的合成与性能研究进展

复合光敏场效应晶体管:基于有机半导体与钙钛矿CsPbI3纳米棒双层结构

关于我们

Nano-Micro Letters 是上海交通大学主办的英文学术期刊,主要报道纳米/微米尺度相关的最新高水平科研成果与评论文章及快讯,在 Springer 开放获取(open-access)出版。可免费获取全文,欢迎关注和投稿。

E-mail:editorial_office@nmletters.org

Tel:86-21-34207624

如果对你有帮助,请分享给别人!:纳微科技 » NML综述 | 争议与挑战: 低维含铅卤化物钙钛矿中发光中心和边界态的起源

赞 (0)
