澳大利亚科廷大学:具有出色的光催化活性的氮掺杂碳纳米球修饰的石墨相氮化碳

Nitrogen-doped Carbon Nanospheres-Modified Graphitic Carbon Nitride with Outstanding Photocatalytic Activity

QiaoranLiu, Hao Tian, Zhenghua Dai, Hongqi Sun, Jian Liu, Zhimin Ao, Shaobin Wang*, Chen Han, Shaomin Liu*
Nano-Micro Lett.(2020)12:24
https://doi.org/10.1007/s40820-019-0358-x
本文亮点

1 合成了单分散氮掺杂碳纳米球,并将其负载在石墨相氮化碳上,该复合材料表现出出色的光催化活性

2 该复合材料的磺胺氯哒嗪降解能力与密度泛函理论计算一致。
内容简介

金属和金属氧化物被广泛用作环境污染降解的光/电催化剂。但是,在实际应用中,与这些金属基催化剂有许多问题,例如高成本和对环境造成的污染等。碳基催化剂具有克服这些问题的潜力。澳大利亚科廷大学化学工程系的Shaomin Liu团队合成了单分散的氮掺杂碳纳米球(NCs),并通过简便的水热方法将其负载在石墨相氮化碳(GCN)上,用于光催化去除磺胺氯哒嗪(SCP)。制备的无金属GCN-NC在SCP降解中显示出优秀的效率,并通过密度泛函理论(DFT)计算进一步研究了改善光催化性能和能带结构交替的机理。
研究背景

磺胺氯哒嗪(SCP)是一种磺胺类药物,作为抗生素广泛用于水产养殖、畜牧业和人类医学中。这种抗生素在地表水和地下水中均表现出高环境迁移率,因此,开发有效的技术从废水中去除顽固的SCP至关重要。g-C3N4(GCN)由于其对光腐蚀和化学腐蚀的出色稳定性,已成为无金属可持续催化剂的研究热点,可有效用于各种应用,例如污染物分解、析氢反应等。非金属掺杂被证明是一种有效的方法,因为电子结构和带隙会通过杂原子掺杂而发生显着变化。本文中,作者通过一步水热法将均匀的氮掺杂碳纳米球(NC)与GCN集成在一起,形成NC/GCN复合材料,成功用以去除水生环境中的SCP。

图文导读

I GCN‑NC和GCN‑C的合成

首先,将0.05 g的NC或C球与0.95 g的纯GCN一起放入50 mL的水中,搅拌3 h,随后在室温下超声处理4 h以产生充分混合的悬浮液。之后,将悬浮液转移至内衬100 mL特氟龙的高压釜中,然后在150 °C下加热12 h。将高压釜冷却至室温,并将所得固体用乙醇和去离子水充分洗涤。在80°C干燥过夜后,所得样品分别表示为GCN-NC(5.4),GCN-NC(6.0),GCN-NC(11.9)和GCNC。

II 制备样品的表征

SEM图像揭示了四种基于GCN的复合材料的形态。如图1a-d所示,基于GCN的复合材料显示出典型的层状形态,并且5 wt%的氮掺杂碳纳米球均匀地附着在层状GCN的表面上。在GCN-NC(5.4),GCN-NC(11.9)和GCN-NC(6.0)复合材料中发现了直径约400 nm的均匀NC球体(图1b-d)。从TEM图像(图1e,f)中,我们可以看到这些碳纳米球可以固定在GCN上,碳球的大小为400 nm,该大小适合与GCN形成强相互作用。XRD分析(图1g)用于研究原始GCN和混合GCN复合样品的相结构。原始的GCN样品在13.1°和27.6°处分别显示出两个特征反射,分别对应于(002)和(100)的衍射平面,与报道的结果高度吻合,说明了具有平面间堆积的稠合芳族环和三嗪单元的平面内结构的GCN的成功合成。随着NC中氮含量的增加,GCN-NC复合材料的主要衍射强度基本不变。

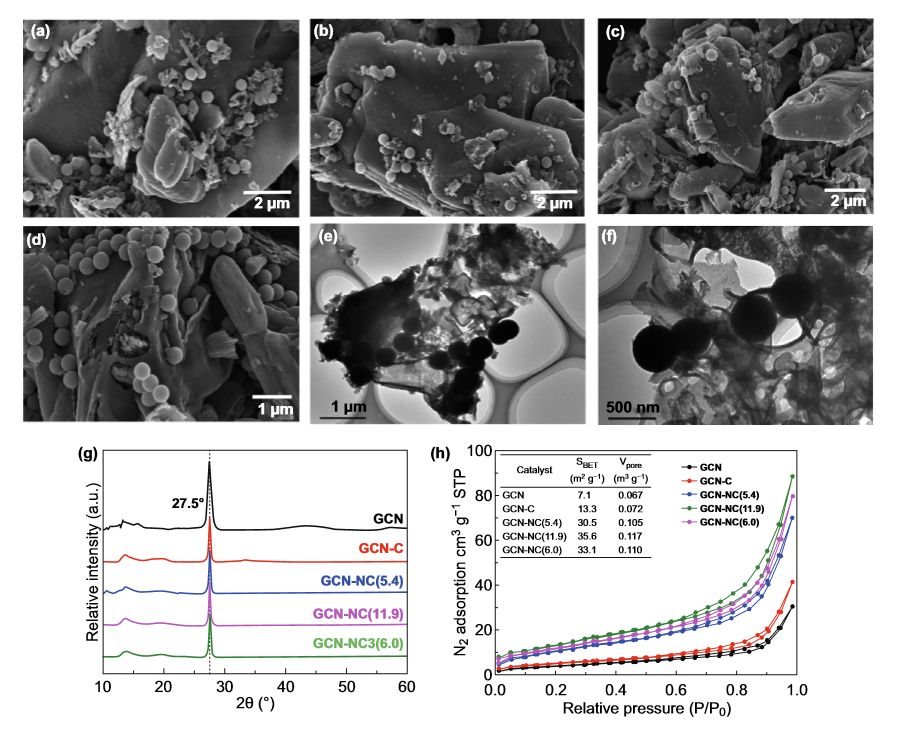

图1 GCN‑NC和 GCN‑C的结构表征。
III 能带结构分析

在图二中比较了样品的能带结构。可以看出,将NC引入GCN会导致VB位置发生负向移动。光降解效率可以部分取决于复合材料上光致载流子的分离率。裸露的GCN,GCN-C,GCN-NC(5.4),GCN-NC(11.9)和GCN-NC(6.0)的加速电荷载流子传输是通过320 nm处的PL发射(图3b中的插图)。从400到550 nm,GCN的单个发光峰比杂化光催化剂强,表明复合结构为GCN提供了从价带分离光激发载流子的协同效应。特别是,GCN-NC(6.0)的光诱导电荷的复合率下降更为明显,而GCN-C的电子-空穴复合率则更高。此外,当激发光照射到GCNNC复合材料上时,与纯GCN样品在440 nm处的光谱相比,PL光谱在450 nm处有轻微的位错,这可能进一步表明GCN与NC之间的相互作用。

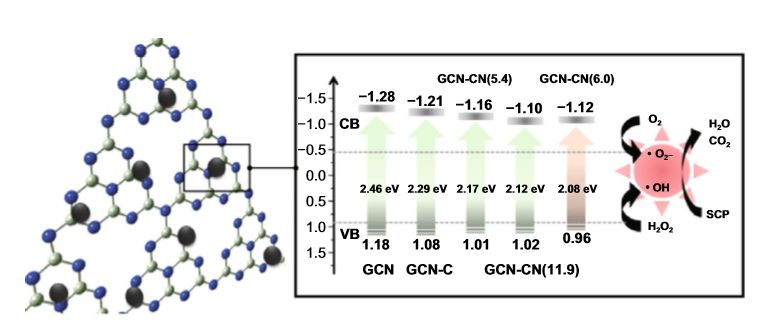

图2 可能的光催化过程机理。

IV SCP降解活性分析

紫外线照射下的光催化降解结果如图4a所示。复合光催化剂在黑暗中具有比GCN更高的吸附速率。GCN-NC(11.9)表现出最佳的吸附效果,这可能是由于BET分析所显示的最大比表面积所致。可以看出,使用GCN在180分钟内SCP的降解率达到84%,而在150分钟内GCN-C的降解效率高达100%。GCN-NC(5.4)和GCN-NC(11.9)在90分钟内完全降解。所有SCP均在60分钟内被GCN-NC(6.0)降解,表明杂化光催化剂可提供最佳性能。计算得出GCN-NC(6.0)的反应速率常数为0.0205 min-1,是GCN(0.0047  min-1)4.36倍。

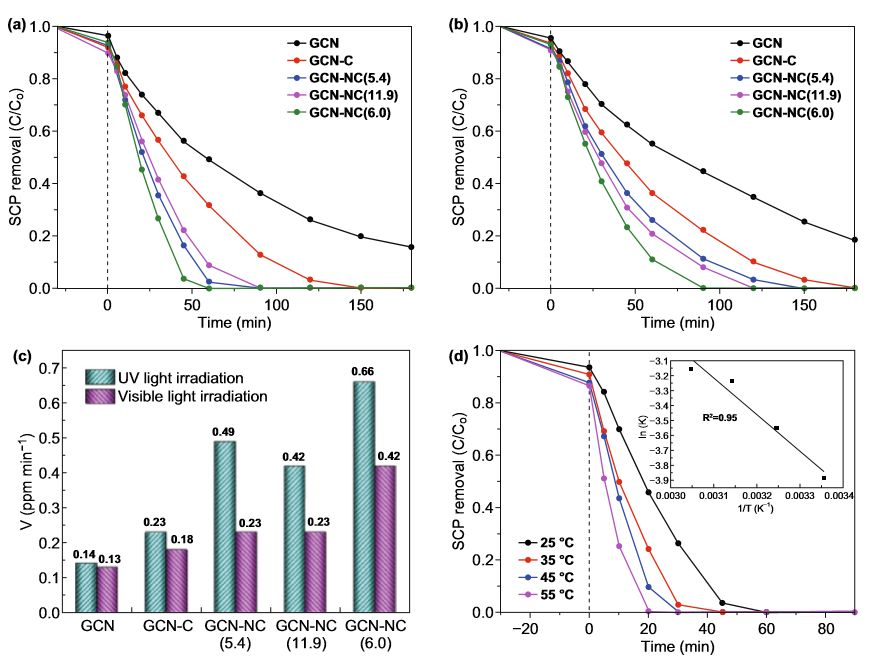

图3 紫外光降解SCP性能。

V DFT计算

为了更好地理解复合材料的光催化性能,图4a-c中显示了原始GCN,GCN-C和GCN-NC的理论能带结构,以进行深入分析。显然,GCN的带隙Eg为1.53 eV,与碳纳米球结合后,带隙显着下降至0.54 eV,而VB的顶部攀升至费米能级附近。当将氮引入碳纳米球时,可以观察到带隙进一步减小,导致直接带隙为0.28 eV,CB的底部略有下降,VB的顶部几乎与费米能级的位置重叠,如图4所示。为了揭示与原始碳球和N掺杂碳纳米球复合时GCN变化的机理,计算了GCN-C,GCN-NC杂化物和GCN的分布态密度(PDOS),如图5a-c所示,整个系统的PDOS的价带最大值(VBM)主要由碳纳米球贡献,而GCN对CB底部的贡献最大。N掺杂后,除了峰值消失,PDOS的主要特征得以保留。

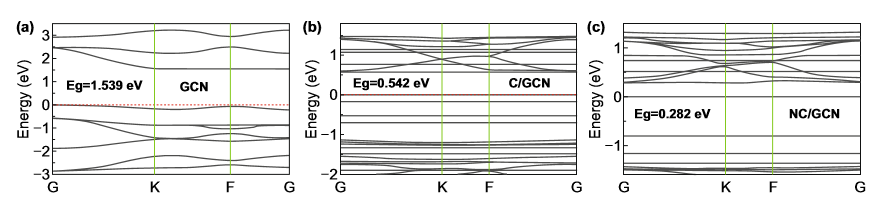

图4 GCN,GCN-C和GCN-NC的理论能带结构。

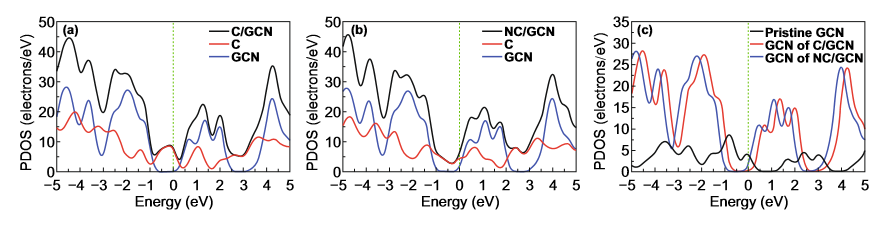

图5 GCN,GCN-C和GCN-NC的分布态密度。

根据实验和理论探索,作者提出了GCN-NC的光催化机理,如图6所示。在水热过程中,氮掺杂碳纳米球可以很好地整合在GCN上,并通过范德华力在界面上发生强相互作用,为快速的界面电子转移提供了通道。氮掺杂碳纳米球的引入可以提高原始GCN对可见光的吸收能力。由于N原子的强亲和力,所产生的电子可以比纯碳球更有效地通过掺杂氮的碳球转移,从而限制了电子/空穴的复合速率。光生电子抑制了溶解氧与超氧自由基(·O2-)的反应,但促进了导带上H2O2的形成,进一步激发了羟基自由基(·OH)的产生。·O2-和·OH的两个自由基均有效去除SCP。根据其他磺酰胺降解研究报告,SCP的主要氧化产物(OPs)由3-氨基-6-氯哒嗪,4-氨基苯磺酸和羟基化SCP组成。研究证明与父代SCP相比,OP的生物降解要容易得多;因此,OPs的毒性被大大降低了。

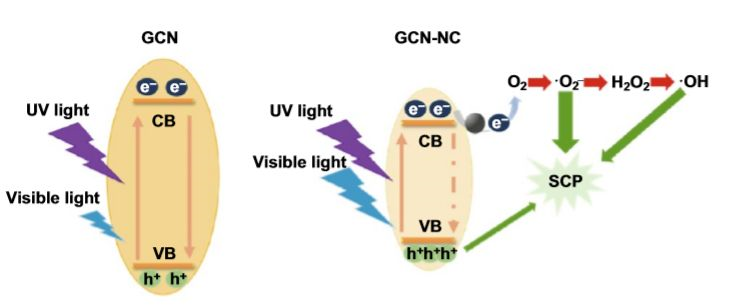

图6 GCN-NC在SCP的光催化降解中的作用机理。
