溶剂热+电沉积合成Co3O4@PPy核壳复合纳米片阵列用于高性能超级电容器电极材料

东华大学材料科学与工程学院的胡俊青课题组结合溶剂热法和电沉积法,制备了一种新颖的Co3O4/PPy核壳纳米片阵列。作为超容电极材料时,导电材料PPy可提高电子传输速率而核壳结构利于传输特性,从而在2mAcm-2电流密度下其容量达到2.11 Fcm-2(约为原始Co3O4电极的4被),同时具有高倍率性能(2-20mAcm-2时~65 %)和优异的循环性能(5000周期下~85.5 %)。这种Co3O4@PPy复合材料在用于下一代能量储存器件方面具有较大潜力。

研究结果发表于Nano-Micro Letters上2016年第8卷第二期.

全文链接http://dx.doi.org/10.1007/s40820-015-0069-x
文章引用信息:

Xiaojun Yang1 . Kaibing Xu1 . Rujia Zou1 . Junqing Hu,A Hybrid Electrode of Co3O4@PPy Core/Shell Nanosheet Arrays for High-Performance Supercapacitors.Nano-Micro Lett. (2016) 8(2):143–150, http://dx.doi.org/doi:10.1007/s40820-015-0069-x

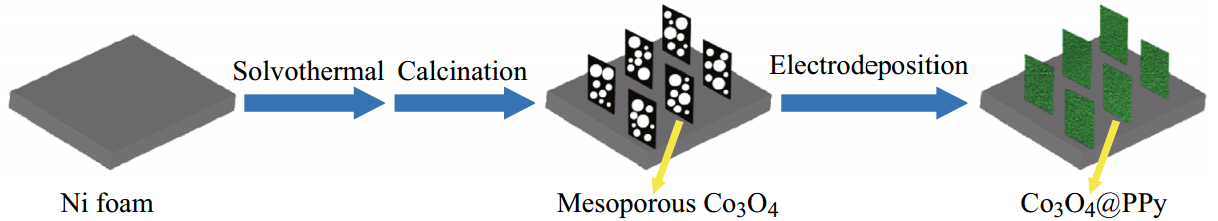

Fig. 1 Schematic diagram for the synthesis of mesoporous Co3O4@PPy hybrid nanosheet arrays on Ni foam

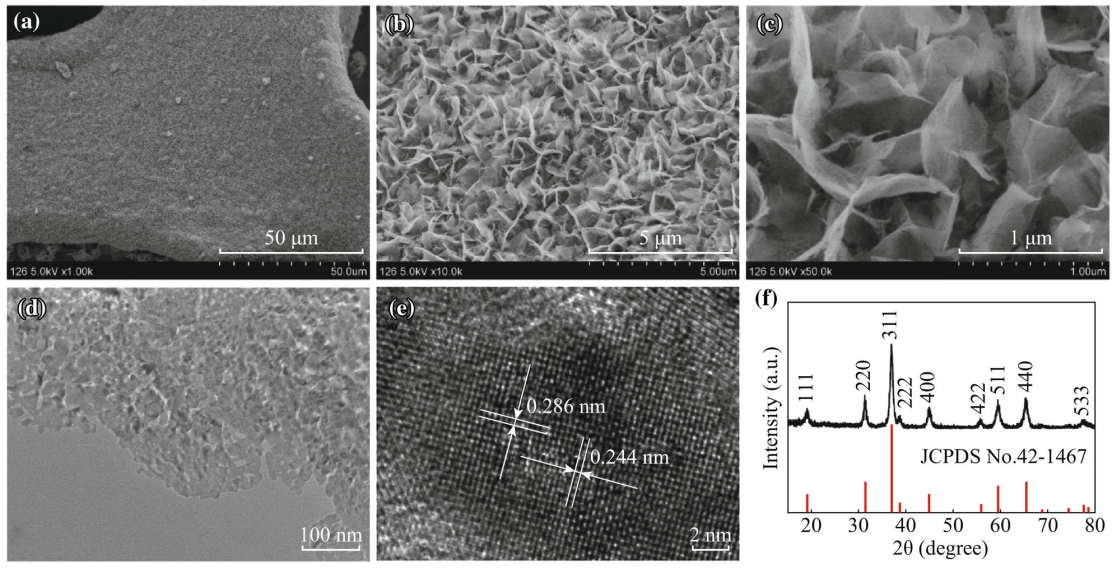

Fig. 2 (a)–(c) Different magnification SEM images of the mesoporous Co3O4 nanosheet arrays on Ni foam. (d), (e) TEM and HRTEM images of the Co3O4 nanosheets. (f)XRD pattern of the Co3O4 nanosheets scraped off from the Ni foam

如果对你有帮助,请分享给别人!:纳微科技 » 溶剂热+电沉积合成Co3O4@PPy核壳复合纳米片阵列用于高性能超级电容器电极材料

赞 (3)
